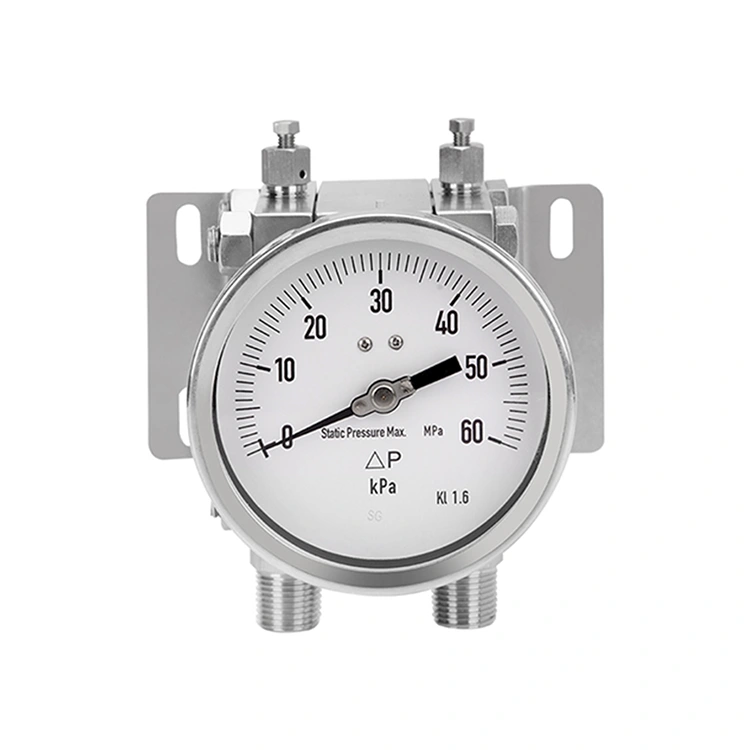

Die Ganzmetall-Medienkammer bietet eine hervorragende Beständigkeit gegen Korrosion und Hochdruckbedingungen und ist somit ideal für eine Vielzahl von Prozessanwendungen. Das Differenzdruckmessgerät misst genau den Druckunterschied zwischen zwei Punkten und liefert präzise Messwerte, die für die Prozesssteuerung und -überwachung von entscheidender Bedeutung sind.
Mit dem Modell DP73 erhalten Sie eine vielseitige und zuverlässige Lösung, die den hohen Standards der Prozessindustrie gerecht wird. Seine Ganzmetallkonstruktion sorgt für langlebige Leistung, während seine Präzisionsmessfunktionen die Genauigkeit bieten, die Sie zur Aufrechterhaltung optimaler Prozessbedingungen benötigen.
Ganz gleich, ob Sie in der Chemie-, Petrochemie-, Pharma- oder Lebensmittel- und Getränkeindustrie tätig sind, unser Ganzmetall-Medienkammer-Differenzdruckmessgerät, Modell DP73, ist Ihr vertrauenswürdiger Partner für die Prozesssteuerung und -überwachung. Vertrauen Sie uns für Qualität, Zuverlässigkeit und Präzision bei Ihren Prozessanwendungen.
● Für gasförmige und flüssige aggressive Medien, die nicht hochviskos oder kristallisierend sind, auch in aggressiver Umgebung
● Pumpenüberwachung und -steuerung
● Filterüberwachung
● Füllstandmessung an geschlossenen Behältern

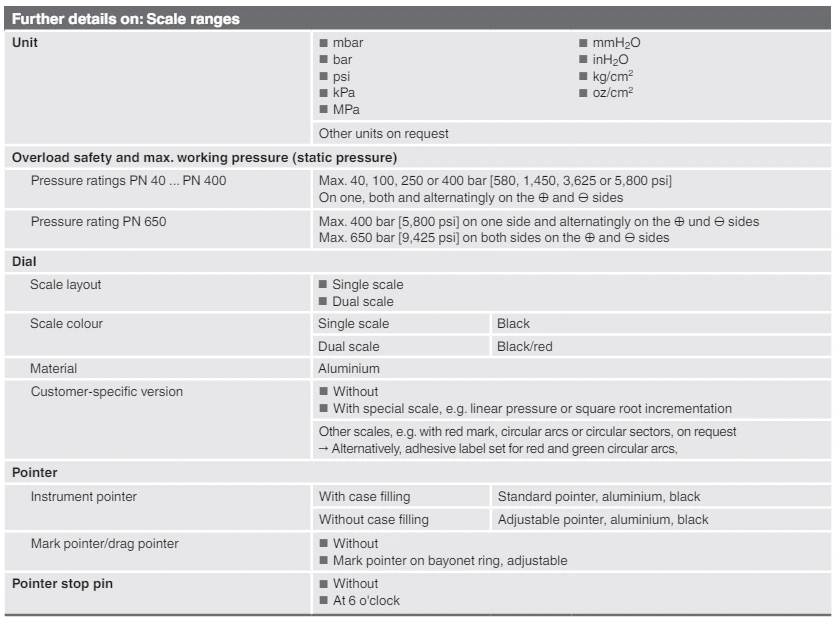

● Differenzdruck-Messbereiche von -1 … +30 bar [-14,5 ... 435 psi] bis 0 ... 40 bar [0 ... 580 psi]
● Hoher Arbeitsdruck (statischer Druck) und hohe Überlastsicherheit, wählbar 40 bar [580 psi], 100 bar [1.450 psi], 250 bar [3.625 psi], 400 bar [5.800 psi] und 650 bar [9.425 psi]
● Das Getriebeöl in der Messkammer dämpft die Anzeige bei großen Druckänderungen
● Modell DP73M: Monel-Version

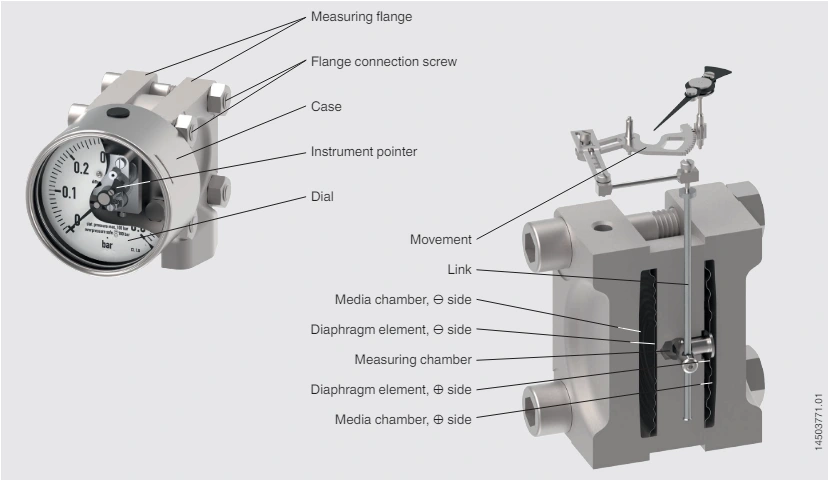

■ Auf den ⊕- und ⊖-Seiten der Messkammer wirken die Drücke p1 und p2.
■ Die Medienkammern sind durch jeweils ein Membranelement von der mit Übertragungsflüssigkeit gefüllten Messkammer getrennt.
■ Der Druckunterschied zwischen der ⊕- und der ⊖-Seite lenkt die Membran der ⊕-Seite aus und verdrängt das Getriebeöl.
■ Die Auslenkung wird über den Lenker auf die Bewegung übertragen.
■ Das Uhrwerk wandelt den Ausschlag in eine Zeigerdrehung um. Überlastsicherheit Durch Lastaufnahmepunkte mit metallischer Aufnahme der Membranelemente hält das Gerät extrem hohen Arbeitsdrücken mit Druckstufen von PN 40 ... PN 650 (40 ... 650 bar [580 ... 9.425 psi]) stand. ).
Standard
|
Design
|
EN837-3 Membran- und Kapselfedermanometer, Abmessungen, Messtechnik, Anforderungen und Prüfungen
AB 16003 Druckmessgeräte für Differenzdruck |
|
Nenngröße (mm) |
100, 160 |
|
Fenster |
Verbundsicherheitsglas |
|
Anschlussort |
Untere Halterung (radial) Andere Anschlussorte auf Anfrage |
|
Fall
|
Design Sicherheitsstufe „S1“ nach EN 837-1: Mit Ausblasvorrichtung
Material Edelstahl 1.4404 (316L) Edelstahl 1.4571 (316Ti) |
|
Fallfüllung
|
■ Ohne ■ Glyzerin-Wasser-Gemisch ■ Silikonöl-Instrumente mit Gehäusefüllung und Ausgleichsventil zur Gehäuseentlüftung. |
|
Entlüftung der Medienkammern
|
Spanne ≤ 0,25 bar [3,63 psi] Mit Entlüftung
Spanne > 0,25 bar [3,63 psi] ■ Ohne ■ Mit Entlüftung |
| Bewegung |
Edelstahl |
|
Messelement |
Art des Messelements 2 Membranelemente mit Getriebeöl |
|
Material |
Membranelement Spanne ≤ 0,25 bar [3,63 psi] ■ Edelstahl 316L ■ Hastelloy C276
Spanne > 0,25 bar [3,63 psi] ■ Edelstahl 316L / NiCr-Legierung (Inconel) ■ Hastelloy C276 |
|
Genauigkeitsangaben |
Genauigkeitsklasse ■ 1.6 ■ 2.5 ■ 1,0 (Bewerbungstest erforderlich) |
|
Nullpunkteinstellung |
Instrumente mit Kofferfüllung ■ Ohne ■ Externe Einstellung
Instrumente ohne Kofferfüllung ■ Ohne ■ Einstellung mittels verstellbarem Zeiger |
|

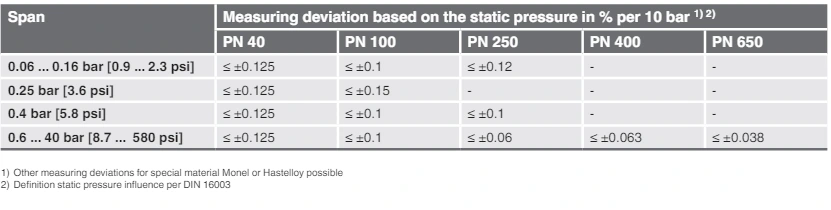

Einfluss des statischen Drucks |
Abhängig vom Skalenbereich und der Druckstufe |
|
Temperaturfehler |
Bei Abweichung von den Referenzbedingungen am Messsystem: ≤ ±0,5 % pro 10 °C [≤ ±0,5 % pro 18 °F] vom Endwert |
|
Referenzbedingungen |
Umgebungstemperatur +20 °C [+68 °F] |
Statischer Druckeinfluss

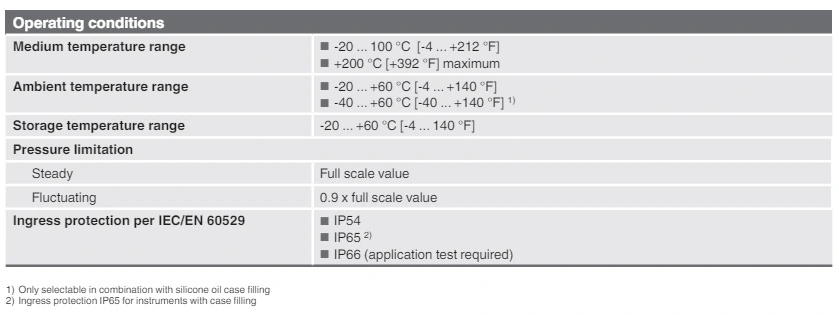

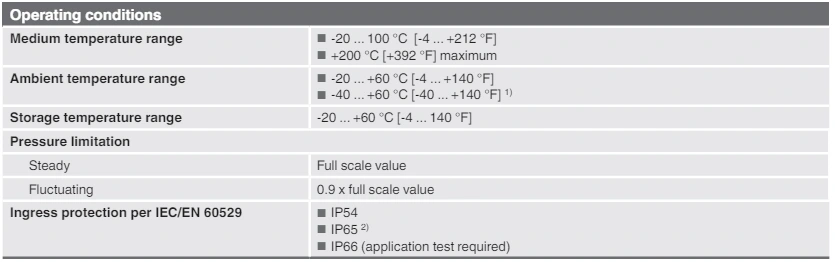

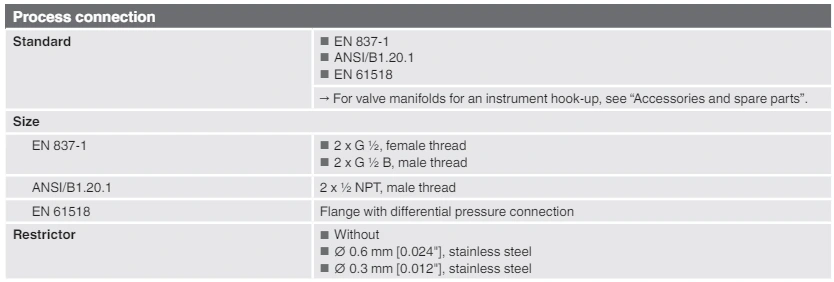

Andere Prozessanschlüsse auf Anfrage
|

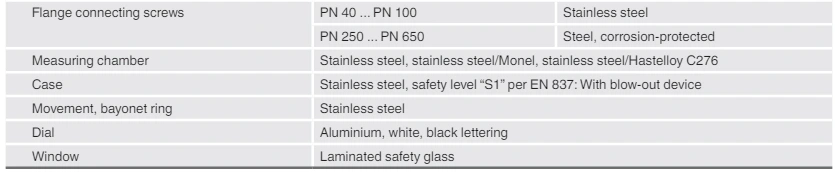

Material
|
Messflansche mit Prozessanschluss ■ Edelstahl 316L ■ Hastelloy C276 |
|
Versiegelung |
FPM/FKM |
|
Entlüftung der Medienkammern |
■ Edelstahl 316L ■ Hastelloy C276 |
|
Membranelement |
■ Edelstahl 316L ■ Hastelloy C276 |
Material (im Kontakt mit der Umwelt)
Andere Versionen
■ Öl- und fettfrei
■ Für Sauerstoff, öl- und fettfrei
■ Für Wasserstoff
■ Silikonfrei
■ Gemäß NACE MR 0175 / ISO 15156, Einsatz in H₂S-haltigen Umgebungen bei der Öl- und Gasförderung
■ Gemäß NACE 2) MR 0103 / ISO 17945, Metalle, die gegen Spannungsrissbildung durch Sulfid beständig sind
■ Mit vorvolumiger Deflagrationsflammensperre 3) zum Anschluss an Zone 0 (EPL Ga)
■ Differenzdruckmanometer mit Schaltkontakten, hohe Überlastsicherheit,
■ Differenzdruckmanometer mit elektrischem Ausgangssignal, hohe Überlastsicherheit
