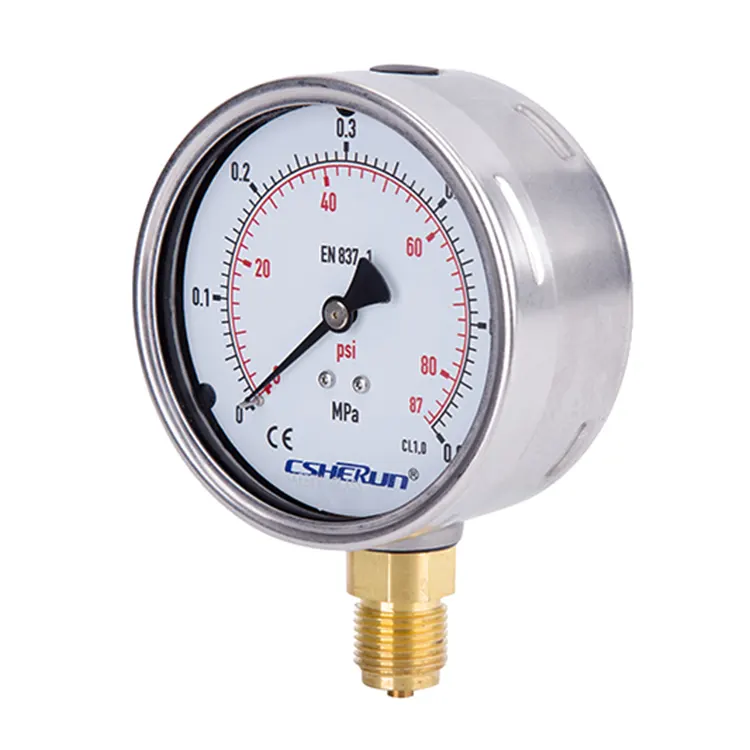

Das in China hergestellte hochentwickelte Flüssigkeitsfülldruckmessgerät wird hauptsächlich zur Messung des Gasdrucks eingesetzt, mit der Fähigkeit, Mikrodrücke zu beurteilen und einen gewissen Überdruckschutz zu bieten. Dieses aus einer Kupferlegierung gefertigte und mit robustem Edelstahl ummantelte Messgerät gewährleistet sowohl Präzision als auch Haltbarkeit.
Das in China hergestellte Flüssigkeitsfüllmanometer CSHERUN ist für den Einsatz mit gasförmigen und flüssigen Medien konzipiert, die nicht hochviskos sind, nicht kristallisieren und keine Korrosion an Kupferlegierungen verursachen. Bei der Messung von Gasen oder Dämpfen ist es wichtig, die Tabelle „Auswahlkriterien vor EN 837-2“ einzuhalten, um Kompatibilität und Genauigkeit sicherzustellen.
Für zusätzlichen Komfort bietet CSHERUN die Möglichkeit, die Zifferblattmarkierungen an Ihre spezifischen Bedürfnisse anzupassen. Auf Wunsch können wir auch Ihr Firmenlogo auf das Zifferblatt drucken und so Ihrem Flüssigkeitsfüllmanometer eine persönliche Note verleihen.
● Vibrations- und stoßfest
● Geeignet für starke Vibrationen und hohe, dynamische Druckbelastungen
● Geeignet für alle gasförmigen und flüssigen Medien, die das Drucksystem nicht behindern oder Kupferlegierungsteile angreifen
● Längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems
● Hydraulik
● Kompressoren, Schiffbau
● Medizintechnik
● Zuverlässig und kostengünstig
● Verschiedene benutzerdefinierte Versionen verfügbar
● Für gasförmige und flüssige Medien, die nicht hochviskos sind, nicht kristallisieren und Kupferlegierungen nicht angreifen.
● ！Zum Messen von Gas oder Dampf müssen diese Messgeräte gemäß der Tabelle „Auswahlkriterien gemäß EN 837-2“ verwendet werden.
|
Maximaler Skalenwert des Manometers (bar) |
≤25 |
<25 bis ≤600 |
<600 bis ≤1000 |
|
Anzahl der Druckzyklen |
120 000 |
100 000 |
30 000 |
|
Design |
EN837-1 |
|
|
Nenngröße in mm |
63, 100, 160 |
|
|
Genauigkeitsklasse (gemäß EN837-1) |
63 mm : Klasse 1,6 100, 160 mm: Cl1.0 |
|
|
Messbereiche
|
-1 … 0bar bis -1 … 15bar 0 … 0,6bar bis 0 … 1000bar |
|
|
Anwendungsbereich
|
Stetig: ≤600bar voller Skalenwert ＞600bar 3/4 X voller Skalenwert
Dynamische Belastung: ≤600bar 0,9-facher Skalenendwert ＞600bar 2/3 X voller Skalenwert
Kurze Zeit: ≤600bar 1,3-facher Skalenendwert >600bar voller Skalenwert |
|
|
Betriebstemperaturbereich |
Umgebung: -20 …. +60℃ Medium: maximal +60℃ |
|
|
Temperaturleistung |
Bei Abweichung der Temperatur des Messsystems von der Referenztemperatur (+20℃): max. ±0,4 %/10k der Spanne |
|
|
Schutzart |
IP65 (EN 60529) |
|
|
Prozessanbindung |
Kupferlegierung G1/2B – Schlüsselweite SW22 |
|
Anschlussort
|
Unten montiert Halterung für den unteren Rücken Montage hinten in der Mitte (nur für NS63) |
|
Druckelement |
Kupferlegierung ≤60bar Röhre vom Typ „C“. >60bar Spiralrohr |
|
Bewegung |
Kupferlegierung |
|
Wählen
|
Aluminium, weiß, Zifferblattmarkierung schwarz und rot |
|
Zeiger |
Aluminium, schwarz |
|
Fall |
Edelstahl 304 mit Ausblasöffnung |
|
Bajonett-Lünette |
Edelstahl 304 |
|
Fenster |
Sicherheitsglas |
|
Füllflüssigkeit |
Glycerin (99,5 %), Silikonöl (optional) |
■ Anderer Prozessanschluss, das Anschlussgewinde kann PT, NPT, BSPT usw. sein.
■ Sonderskalen
■ Panel-Montageblende
■ 3-Loch-Befestigung, Blende für Panelmontage
■ Andere Sonderausführungen
