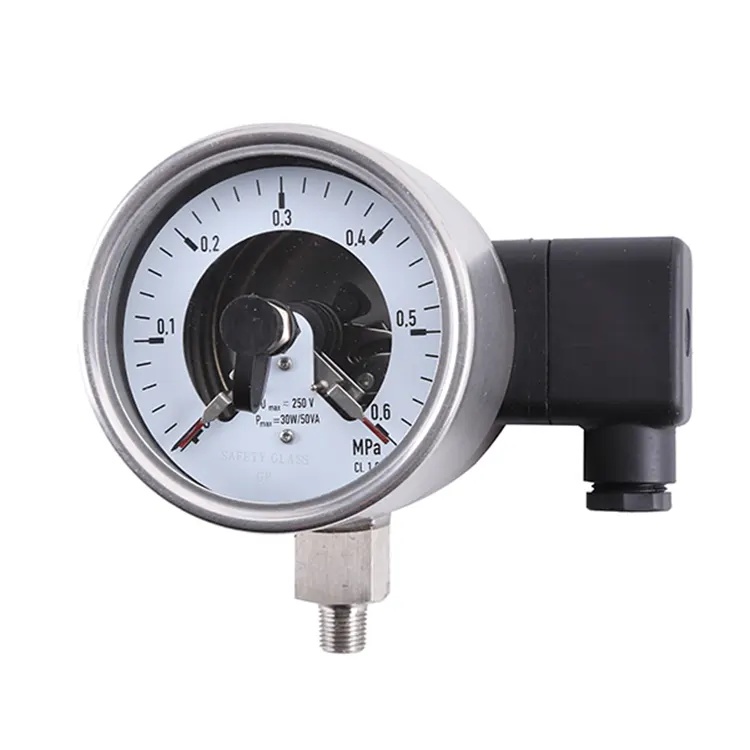

Sie können sicher sein, dass Sie bei uns maßgeschneiderte Bourdon-Tube-Manometer mit Schaltkontakten kaufen. Wir freuen uns auf die Zusammenarbeit mit Ihnen. Wenn Sie mehr wissen möchten, können Sie uns jetzt kontaktieren, wir werden Ihnen rechtzeitig antworten! Das hochmoderne Rohrfedermanometer mit Schaltkontakten, hergestellt in China, wird hauptsächlich zur Messung des Gasdrucks eingesetzt und bietet in einem bestimmten Umfang Möglichkeiten zur Mikrodruckmessung und zum Überdruckschutz. Dieses Messgerät besteht aus einem robusten Edelstahlgehäuse und gewährleistet Robustheit und Langlebigkeit.
Unser Rohrfedermanometer mit Schaltkontakten verfügt über bis zu 4 Schaltkontakte pro Instrument und ist somit vielseitig für verschiedene Anwendungen geeignet. Darüber hinaus ist es mit einer Gehäusefüllung erhältlich, um hohen dynamischen Druckbelastungen oder Vibrationen standzuhalten. Zu den Sonderausführungen gehören Geräte mit induktiven Kontakten, die für explosionsgefährdete Bereiche geeignet sind, Kontakte, die auf SPS-Anwendungen zugeschnitten sind, und optional in der Sicherheitsversion S3 gemäß den Normen EN 837 erhältlich.
● Steuerung und Regelung industrieller Prozesse
● Überwachung von Anlagen und Schalten von Stromkreisen
● Für gasförmige und flüssige aggressive Medien, die nicht hochviskos oder kristallisierend sind, auch in aggressiver Umgebung
● Chemische Industrie, Petrochemische Industrie, Kraftwerke, Bergbau, On-/Offshore, Umwelttechnik, Maschinenbau und allgemeiner Anlagenbau
● Bis zu 4 Schaltkontakte pro Gerät
● Auch mit Gehäusefüllung für hohe dynamische Druckbelastungen oder Vibrationen erhältlich. Instrumente mit induktiven Kontakten für den Einsatz in explosionsgefährdeten Bereichen
● Instrumente mit Kontakten für SPS-Anwendungen
● Geräte optional in Sicherheitsausführung S3 nach EN 837 erhältlich
|
Design |
AB 16085 |
|
Nenngröße in mm |
100, 160 |
|
Genauigkeit |
1.0 |
|
Skalenbereiche
|
0…0,6 MPa bis 0…160 MPa andere Einheiten (z. B. psi, kPa) verfügbar oder alle anderen gleichwertigen Vakuum- oder kombinierten Druck- und Vakuumbereiche |
|
Druckbegrenzung |
Stetig: Voller Skalenwert Schwankend: 0,9 x Skalenendwert Kurzzeitig: 1,3 x Skalenendwert |
|
Zulässige Temperatur |
Umgebung: -20 … +60 °C
Medium: +200 °C [+392 °F] max. mit unbefüllten Instrumenten +100 °C [+212 °F] max. mit gefüllten Instrumenten |
|
Temperatureinfluss |
Bei Abweichung der Temperatur des Messsystems von der Referenztemperatur (+20 °C): max. ±0,4 %/10 K vom Endwert |
|
Schutzart gemäß IEC/EN 60529 |
IP65 |
|
Prozessanbindung |
SS316L ■ G ½ B ■ ½ NPT ■ M20 x 1,5 weitere auf Anfrage |
|

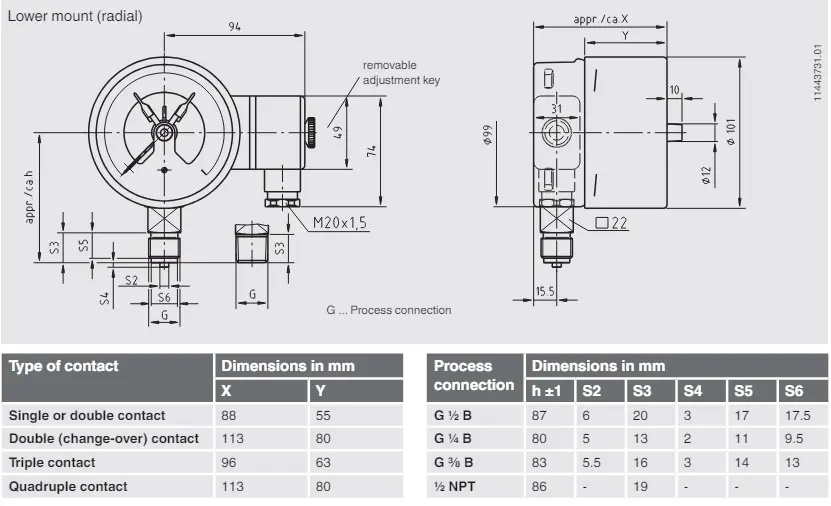

Anschlussort |

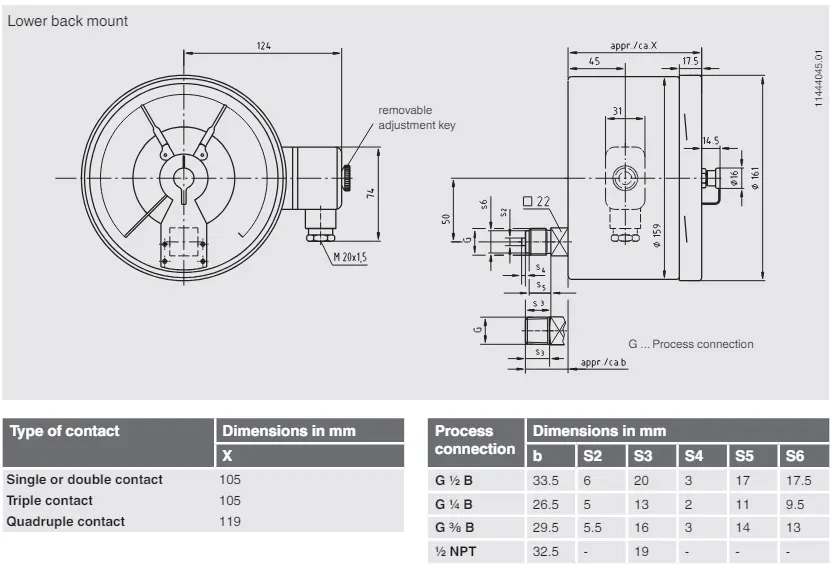

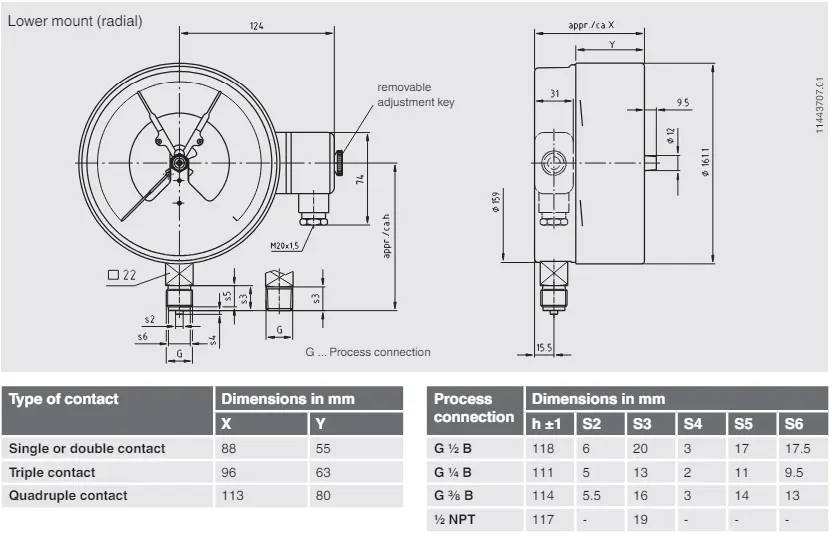

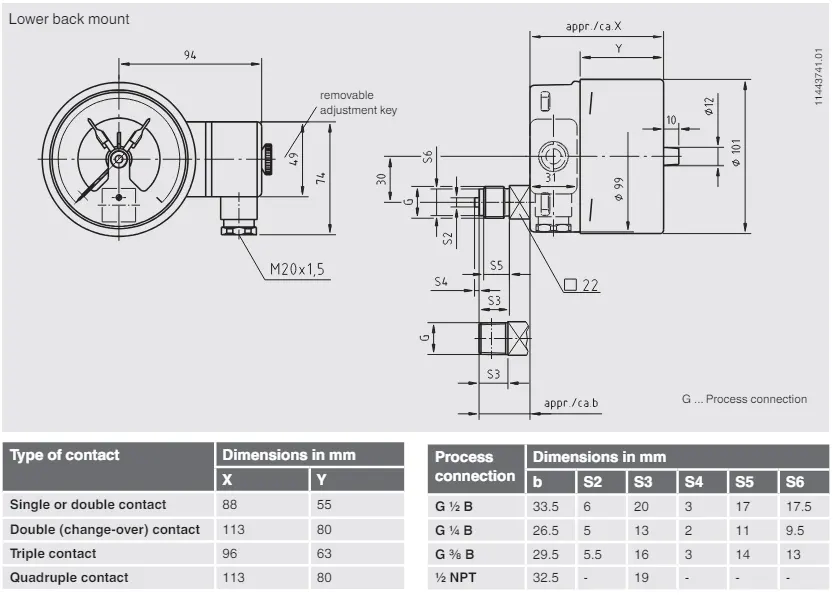

■ Untere Aufnahme (radial) ■ Halterung für den unteren Rücken |
|
Fall |
Edelstahl |
|
Druckelement |
Edelstahl 316L C-Typ oder Spiraltyp |
|
Bewegung |
Edelstahl |
|
Wählen |
Aluminium |
|
Zeiger setzen |
Aluminium, rot |
|
Fenster |
Verbundsicherheitsglas |
|
Elektrischer Anschluss |
Kabeldose PA 6, schwarz Gemäß VDE 0110 Isolationsgruppe C/250 V Kabelverschraubung M20 x 1,5 Zugentlastung 6 Schraubklemmen + PE für Leiterquerschnitt 2,5 mm² Weitere auf Anfrage |
|
Kontakte wechseln |
Magnet-Sprungkontakt Modell EC02 ■ Keine Steuereinheit und keine Stromversorgung erforderlich ■ Direktschaltung bis 250 V, 1 A ■ Bis zu 4 Schaltkontakte pro Messgerät |

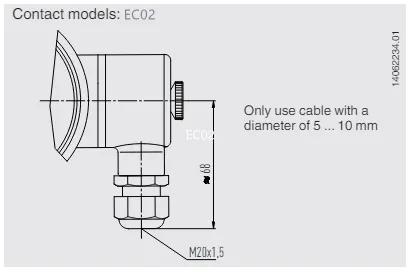

Spezifikationen für Geräte mit Magnet-Sprungkontakt Modell EC02

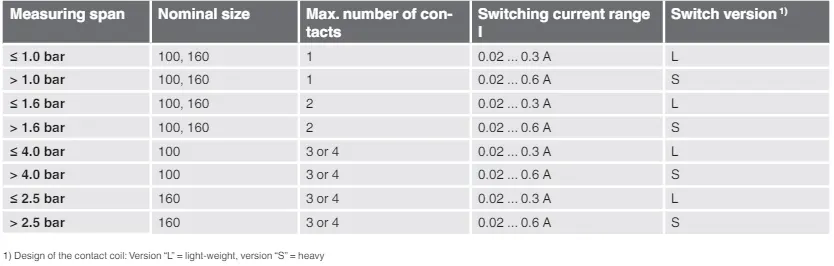

Der empfohlene Einstellbereich der Kontakte beträgt 25 ... 75 % der Skala (0 ... 100 % auf Anfrage). Kontaktmaterial (Standard): Silber-Nickel, vergoldet
Festlegen der Kontakte
Der empfohlene Mindestabstand zwischen 2 Kontakten beträgt 20 % der Messspanne. Die Schalthysterese beträgt 2 ... 5 % (typisch)

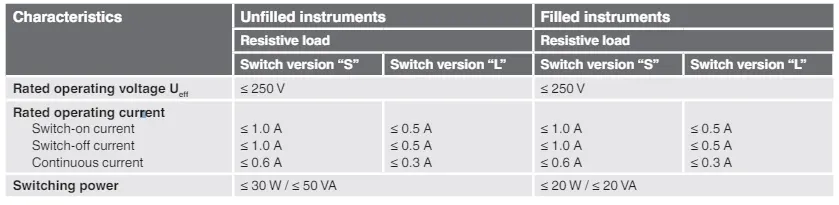

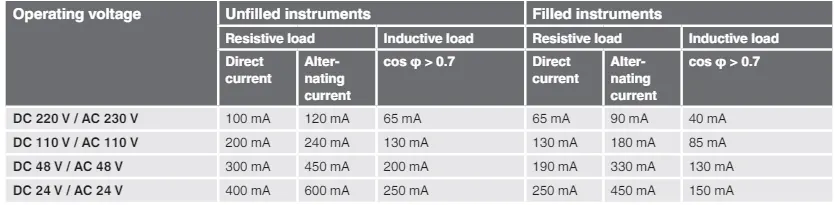

Empfohlene Kontaktbelastung bei ohmscher und induktiver Last
Modelle EC02.010.160, EC010.050.160
