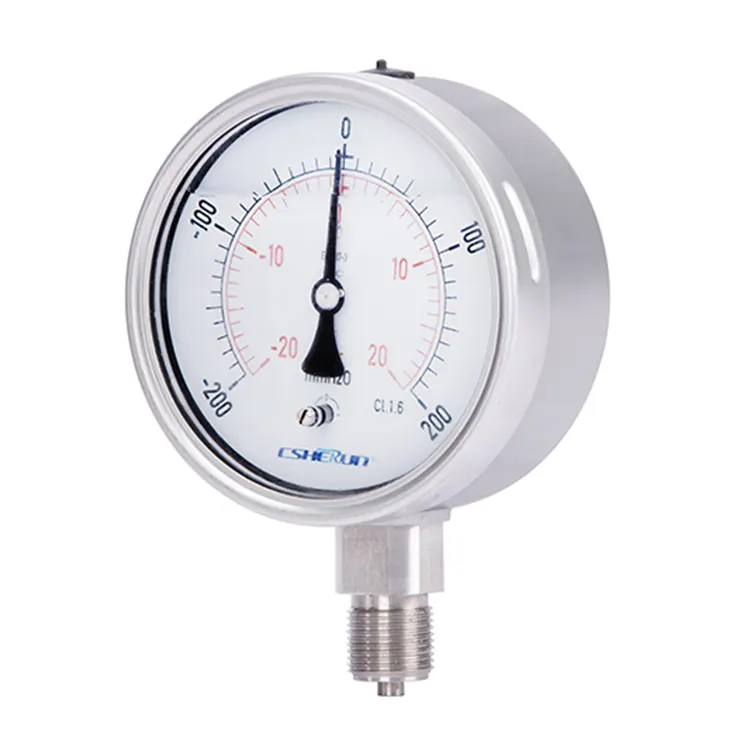

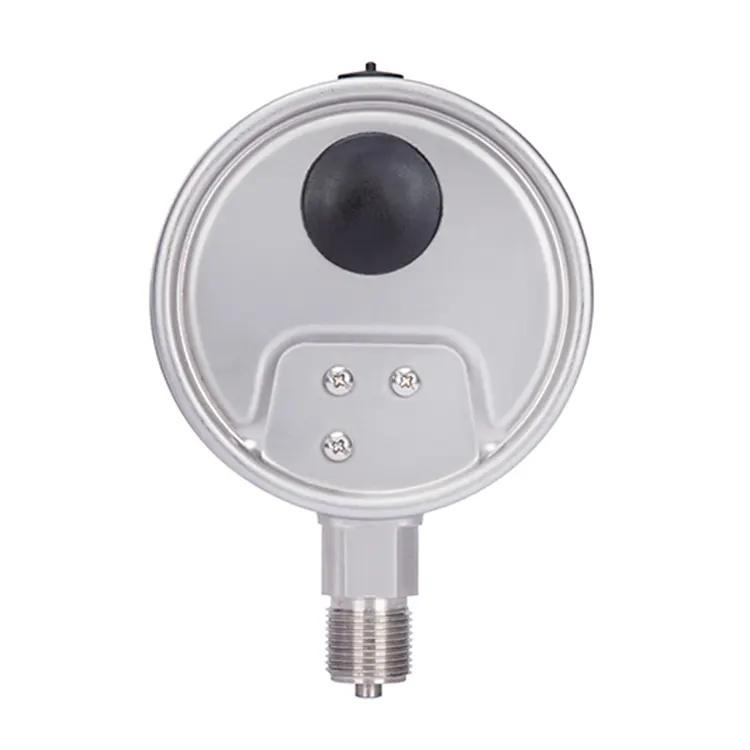

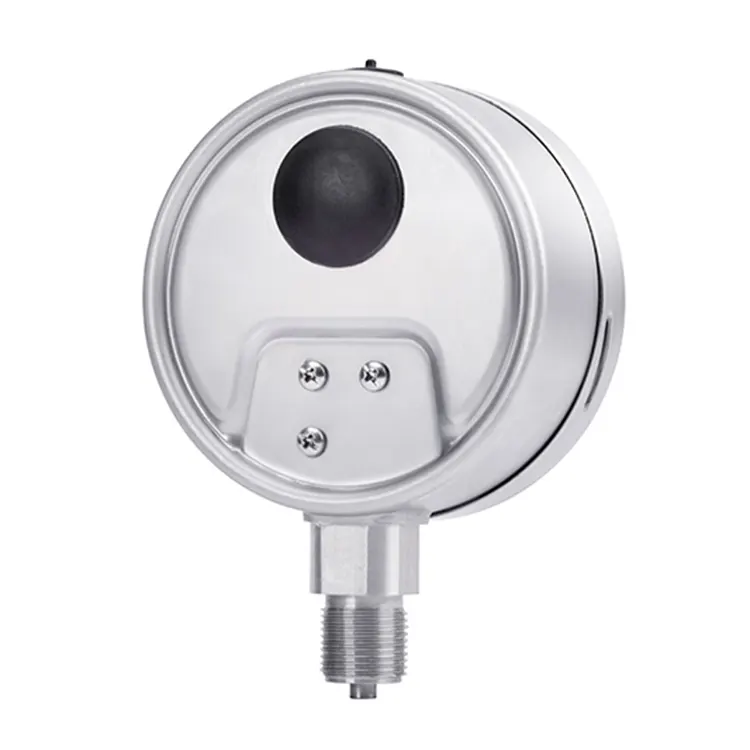

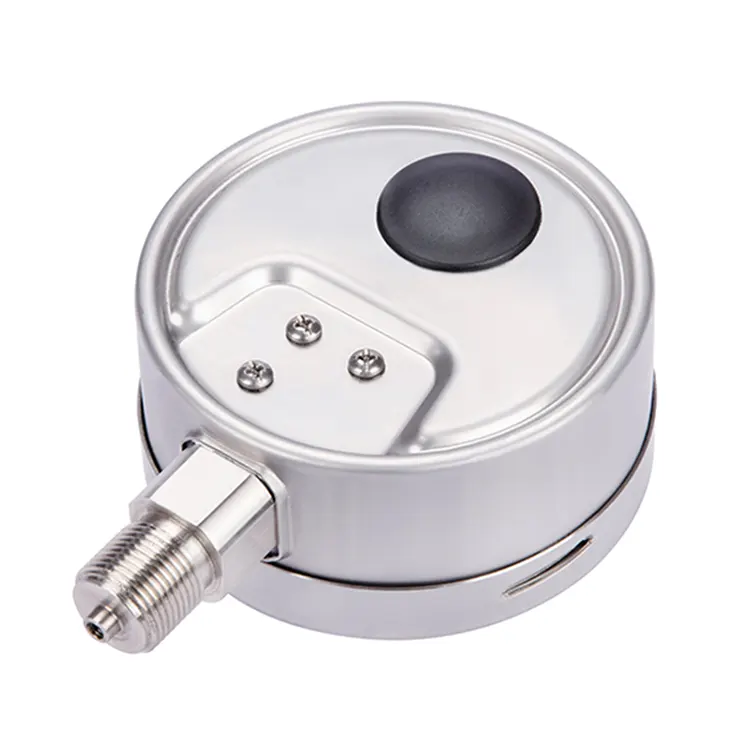

Edelstahl-Kapselmanometer

CSHERUN-Edelstahl-Kapseldruckmessgerät, ein in China hergestelltes Meisterwerk, das speziell für die Präzisionsmessung von Gasdrücken entwickelt wurde und über Funktionen verfügt, die bis zur Mikrodrucküberwachung und zum Überdruckschutz reichen. Dieses vollständig aus hochwertigem Edelstahl gefertigte Messgerät ist so konstruiert, dass es den härtesten industriellen Bedingungen standhält, einschließlich hoher dynamischer Druckbelastung und Vibrationen.

Das CSHERUN-Edelstahlkapsel-Manometer verfügt über eine nach vorne gerichtete Nullpunkteinstellung und bietet beispiellose Genauigkeit und Benutzerfreundlichkeit. Seine vielseitige Skala reicht von 0 bis 2,5 mbar bis hin zu 0 bis 600 mbar und deckt damit eine Vielzahl von Anwendungen ab.

Dieses Messgerät eignet sich hervorragend zur Messung gasförmiger, trockener und aggressiver flüssiger Medien, selbst in rauen Umgebungen. Es ist ideal für die Prozessindustrie, einschließlich Branchen wie Chemie, Petrochemie, Pharmazie und Energieerzeugung.

Für noch mehr Individualisierung können auf Wunsch spezielle Zifferblattmarkierungen oder sogar Ihr Firmenlogo auf das Zifferblatt gedruckt werden. Das CSHERUN-Edelstahl-Kapselmanometer ist nicht nur ein Werkzeug, sondern ein Beweis für Präzision, Langlebigkeit und persönlichen Service.

Anwendungen

● Für gasförmige, trockene und flüssige aggressive Medien, auch in aggressiver Umgebung

● Prozessindustrie: Chemische, petrochemische, pharmazeutische und Energieerzeugungsindustrie

Besondere Merkmale

● Nullpunktkorrektur vorne

● Hohe dynamische Druckbelastungen und Vibrationen

● Komplett aus Edelstahl

● Die Skala reicht von 0 … 2,5 mbar bis 0 … 600 mbar

Beschreibung

Design	EN837-3
Nenngröße in mm	63, 100, 160
Genauigkeitsklasse	1.6 1.0
Nullpunkteinstellung mit Einstellschraube	Vorne, nach Öffnen des Bajonettrings
Skalenbereiche	0 … 2,5 bis 0 … 600 mbar
Druckbegrenzung	Stetig:    Voller Skalenwert Schwankend: 0,9 x Skalenendwert Kurze Zeit: 1,3-facher Skalenendwert
Zulässige Temperatur	Umgebung:  -20 … +60 °C   ungefüllte Instrumente -40 ... +60 °C   Instrumente mit Silikonfüllung   Medium: -20 … +100 °C
Temperatureinfluss	Bei Abweichung von den Referenzbedingungen am Messsystem: ≤ ±0,6 % pro 10 °C [≤ ±0,6 % pro 18 °F] vom Endwert
Schutzart gemäß IEC/EN 60529	IP54 IP55 IP65
Prozessanbindung	Edelstahl 316L   NS 63: G ¼ B (männlich)  NS 100, 160: G ½ B (männlich)
Anschlussort	Untere Halterung Halterung für den unteren Rücken Montage hinten in der Mitte (nur für NS63)
Kapselelement	Edelstahl 316L
Bewegung	Edelstahl
Wählen	Aluminium
Zeiger	Aluminium, schwarz
Fall	Edelstahl
Fenster	PC (NS 63: Polycarbonat) Verbundsicherheitsglas
Ring	Bajonettring, Edelstahl
Füllflüssigkeit (optional)	Glycerin (optional)

Optionen

■ Andere Prozessverbindung

■ Montage auf Membrandichtungen, siehe Produktbewertung Membrandichtungen

■ Plattenmontageflansch, Edelstahl oder polierter Edelstahl

■ Aufputz-Montagelaschen auf der Rückseite, Edelstahl

■ Umgebungstemperaturen -40 °C: Silikonölfüllung
