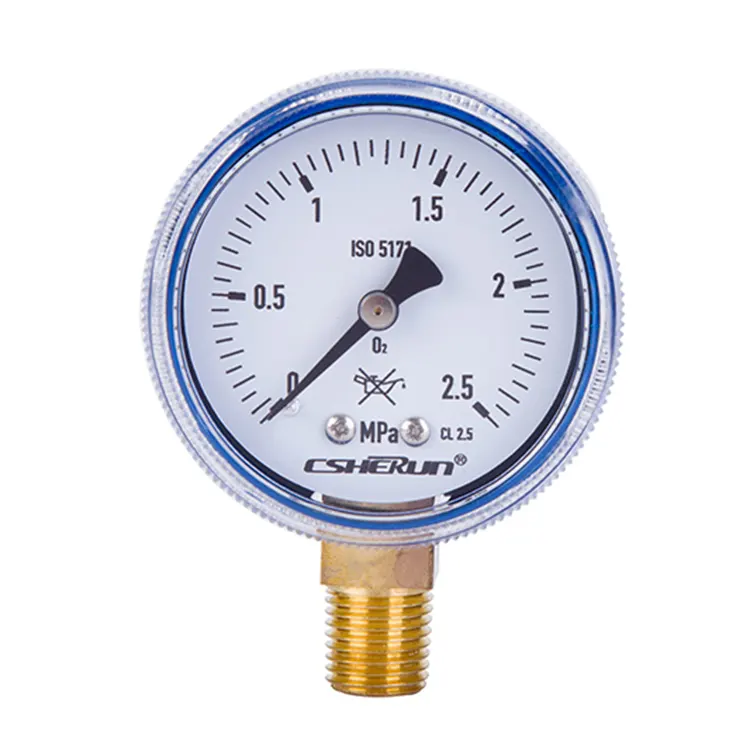

CSHERUNs Schweißmanometer und Manometer-Großhandel kombinieren ein Bourdon-Rohr und ein Bimetall-Thermometer, gefertigt aus einer hochwertigen Kupferlegierung. Es misst gleichzeitig Druck und Temperatur und eignet sich für verschiedene Anwendungen. Das Thermometer lässt sich nahtlos über einen Schaft integrieren und das Ventil ermöglicht ein einfaches Abschrauben, ohne das System zu entleeren. Es bietet flexible Anzeigemöglichkeiten und beeindruckende Skalenbereiche (0-16 bar Druck, 0-150°C Temperatur), ideal für Heizungsanlagen und Kombikessel. CSHERUN bietet robuste, vielseitige und benutzerfreundliche Präzisionsmessgeräte und konzentriert sich dabei auf Zuverlässigkeit, Kosteneffizienz und Innovation, um den globalen Kundenbedürfnissen gerecht zu werden.
● Für Geräte und Anlagen zum Schweißen, Schneiden und verwandten Prozessen
● Design gemäß ISO 5171
● Druckentlastung im Gehäuseboden
● Zuverlässig und kostengünstig
|
Design |
ISO 5171 |
|
|
Nenngröße in mm |
40, 50, 63 |
|
|
Genauigkeitsklasse |
2.5 |
|
|
Skalenbereiche |
Schweißtechnische Normbereiche für Sauerstoff und Acetylen nach ISO 5171, sowie 0 ... 1 bis 0 ... 400 bar nach EN 837-1 |
|
|
Druckbegrenzung
|
Stetig: 3/4 x Skalenendwert Schwankend: 2/3 x Skalenendwert Kurze Zeit: Skalenendwert |
|
|
Zulässige Temperatur |
Umgebung: -20 ... +60 °C Medium: maximal +60 °C |
|
| Temperatureinfluss |
Bei Abweichung der Temperatur des Messsystems von der Referenztemperatur (+20 °C): max. ±0,4 %/10 K der Spanne |
|
|
Prozessanbindung |
Kupferlegierung NS 40: G 1/8 B (männlich), 14 mm Schlüsselweite NS 50,63: G 1/4 B (männlich), 14 mm Schlüsselweite |
|
Verbindungsstandort |
Untere Halterung (LM) Halterung hinten in der Mitte |
|
Druckelement |
Kupferlegierung, C-Typ oder Spiraltyp |
|
Bewegung |
Kupferlegierung |
|
Wählen |
Aluminium, weiß, schwarze Beschriftung |
|
Zeiger |
Aluminium, schwarz |
|
Fall |
Stahl, messingfarben, mit Druckentlastung im Gehäuseboden |
|
Fenster |
Polycarbonat, eingerastet im Koffer |
■ Anderer Prozessanschluss
■ Gehäuse aus Messing oder Edelstahl
■ Aufsteckbare Lünette
■ Rückseitige Montage (BM)
■ Acetylen-Manometer für Druckregler für Verteilersysteme nach ISO 7291 (BAM geprüft)
