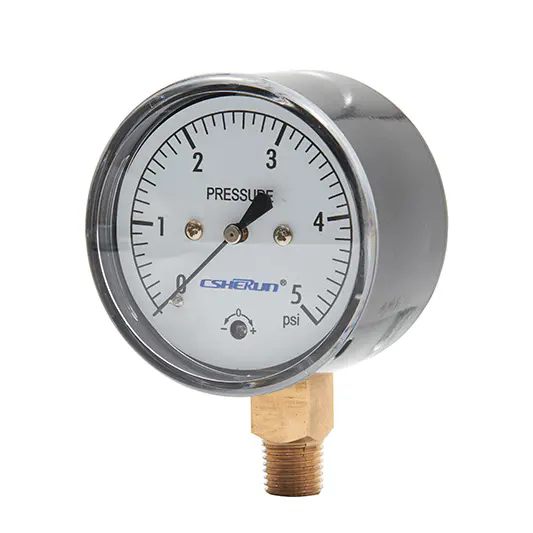

A Kapsel-Manometerist ein Präzisionsinstrument zur Messung von Niederdruckbereichen mit hoher Empfindlichkeit und Stabilität. Es wird häufig in Branchen wie HVAC, medizinischer Ausrüstung, Umweltüberwachung, Gasregulierung und Laborsystemen eingesetzt, in denen eine genaue Niederdruckmessung von entscheidender Bedeutung ist. Dieser Artikel bietet eine umfassende Erläuterung der Funktionsweise eines Kapselmanometers, seiner Strukturkomponenten, Anwendungsszenarien, Auswahlkriterien und häufigen Herausforderungen, mit denen Benutzer konfrontiert sind. Klare Erklärungen, strukturierte Abschnitte und praktische Anleitungen sind enthalten, um Entscheidungsträgern und Ingenieuren bei der Auswahl der richtigen Lösung für ihre spezifischen Anforderungen zu helfen.
Ein Kapselmanometer ist ein mechanisches Druckmessgerät, das speziell für Niederdruckumgebungen entwickelt wurde. Im Gegensatz zu Rohrfedermanometern, die besser für mittlere bis hohe Drücke geeignet sind, eignen sich Kapselmanometer hervorragend für die Messung von Drücken, die typischerweise unter 600 mbar liegen. Ihre Empfindlichkeit und Wiederholgenauigkeit machen sie unverzichtbar für Anwendungen, bei denen kleine Druckschwankungen zuverlässig erfasst werden müssen.
Das charakteristische Merkmal dieses Instruments ist sein Kapselelement, das aus zwei miteinander verschweißten dünnen, gewellten Membranen besteht. Dieses Design ermöglicht eine verbesserte elastische Verformung selbst bei minimalen Druckänderungen, was zu einer genauen und lesbaren Ausgabe führt.
Die Funktionsweise eines Kapselmanometers basiert auf einer elastischen Verformung. Wenn Druck auf die Kapsel ausgeübt wird, verändert sich das Innenvolumen, wodurch sich die Membranen ausdehnen oder zusammenziehen. Diese Bewegung ist proportional zum ausgeübten Druck.

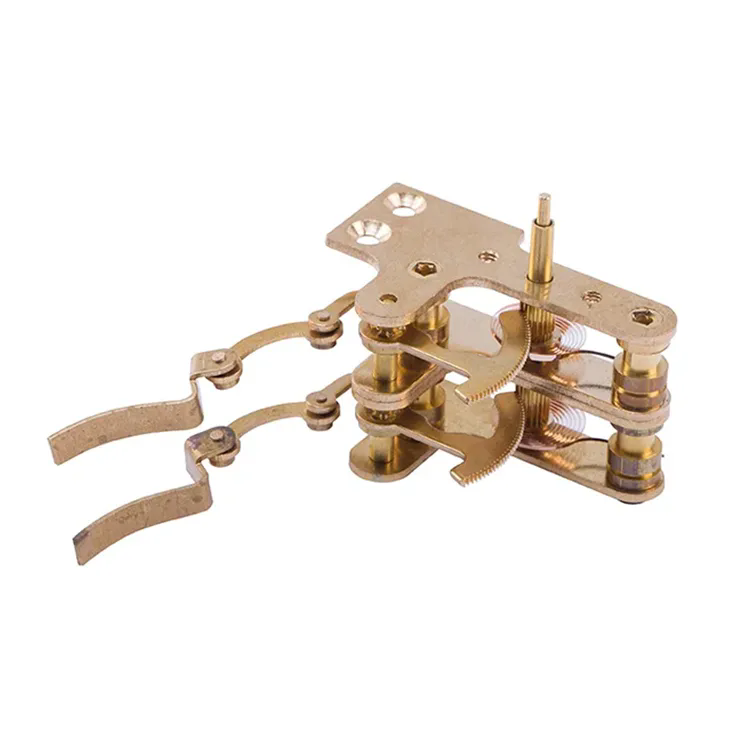

Die Verformung wird über ein mechanisches Verbindungssystem auf einen Zeiger übertragen, der sich über ein kalibriertes Zifferblatt bewegt. Da die Kapsel problemlos auf kleine Druckänderungen reagiert, kann das Messgerät Niederdruckwerte mit hervorragender Auflösung anzeigen.
Dieses rein mechanische Prinzip sorgt für eine stabile Leistung, ohne dass eine externe Stromversorgung erforderlich ist, wodurch sich Kapselmanometer für die kontinuierliche Langzeitüberwachung eignen.
Kapselfeder-Manometer bieten mehrere Vorteile, die sich direkt an häufige Branchenherausforderungen richten:
Aufgrund ihrer Präzision und Zuverlässigkeit werden Kapselmanometer häufig eingesetzt in:
Die Auswahl des geeigneten Kapselmanometers erfordert eine sorgfältige Bewertung der Betriebsbedingungen und Messziele. Zu den Schlüsselfaktoren gehören:
| Parameter | Typischer Bereich |
|---|---|
| Messbereich | 0–2,5 mbar bis 0–600 mbar |
| Genauigkeitsklasse | ±1,6 % oder besser |
| Gehäusematerial | Edelstahl |
| Prozessanbindung | G1/4, G1/2, NPT |
| Betriebstemperatur | -20°C bis +60°C |
Benutzer stehen häufig vor Herausforderungen wie ungenauen Messwerten, mechanischer Ermüdung oder Umwelteinflüssen. Diese Probleme können gemildert werden durch:
Regelmäßige Wartung gewährleistet eine gleichbleibende Leistung und eine längere Lebensdauer. In regelmäßigen Abständen sollte eine Sichtprüfung auf Nullpunktdrift des Zeigers, mechanischen Verschleiß oder Gehäuseschäden durchgeführt werden. Die Kalibrierintervalle hängen von der Kritikalität der Anwendung ab, werden jedoch für Präzisionssysteme im Allgemeinen jährlich empfohlen.
Welcher Druckbereich eignet sich am besten für ein Kapselmanometer?
Kapselfedermanometer sind ideal für sehr niedrige Druckbereiche, typischerweise unter 600 mbar.
Können Kapselmanometer sowohl positiven als auch negativen Druck messen?
Ja, viele Modelle sind für Differenzdruck-, Überdruck- oder Vakuumdruckmessung ausgelegt.
Sind Kapselmanometer für korrosive Medien geeignet?
Wenn sie aus geeigneten Materialien wie Edelstahl hergestellt werden, können sie mit leicht korrosiven Gasen verwendet werden.
Für eine genaue und zuverlässige Niederdruckmessung ist es wichtig zu verstehen, wie ein Kapseldruckmessgerät funktioniert und wie man das richtige Modell auswählt. Bei richtiger Auswahl, Installation und Wartung bieten diese Instrumente Langzeitstabilität und zuverlässige Leistung in einem breiten Anwendungsspektrum.
CSHERUNbietet ein umfassendes Sortiment an Kapselmanometerlösungen, die auf Präzision, Haltbarkeit und gleichbleibende Qualität ausgelegt sind. Für detaillierte Spezifikationen oder individuellen Support wenden Sie sich bitte an unsKontaktieren Sie unsum Ihre Bewerbungsvoraussetzungen zu besprechen und professionelle Unterstützung zu erhalten.
