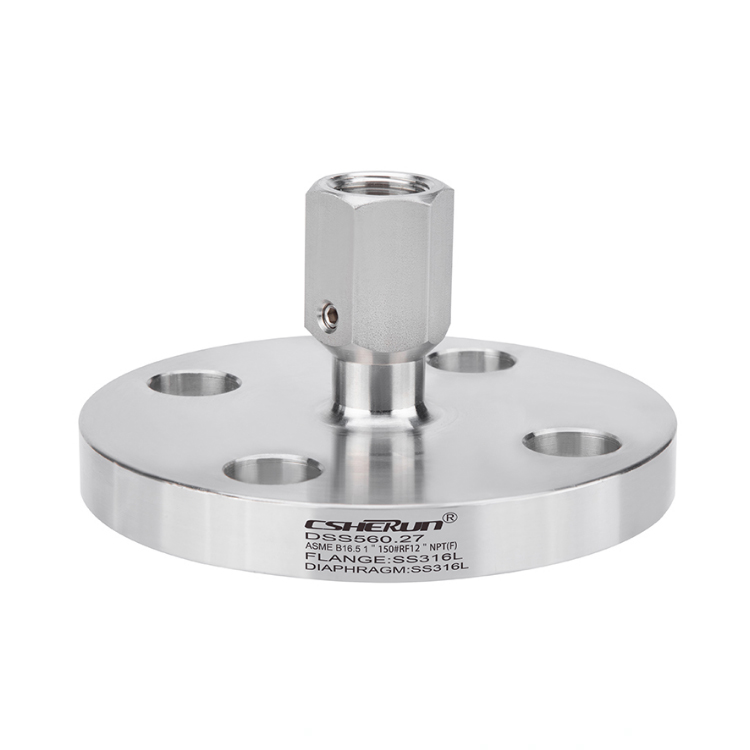

Diafagmdichtung mit Flanschanschluss

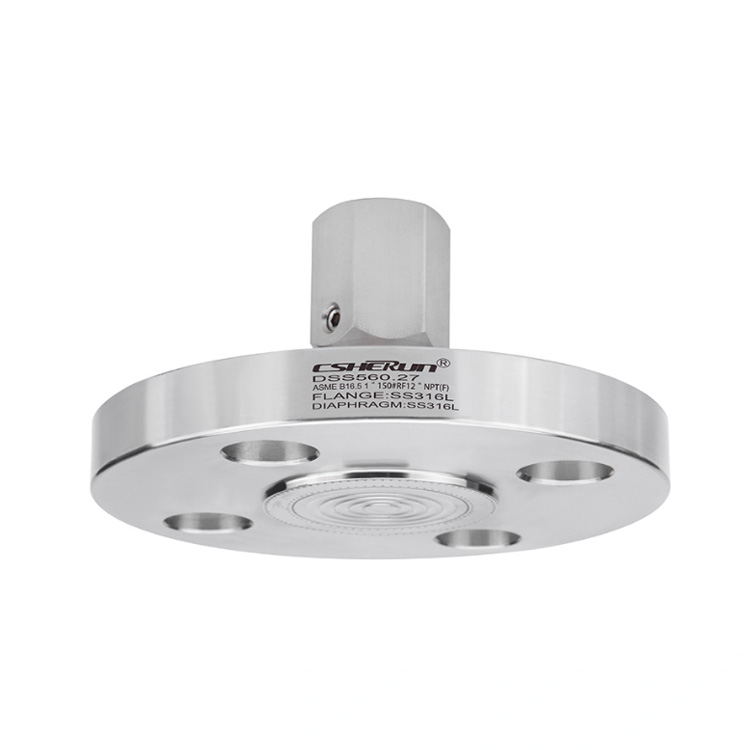

Einführung der Diafagmdichtung mit Flanschverbindung- Modell DS560.27: Die endgültige Lösung für die Druckmessung in rauen Umgebungen

Das Modell DS560.27 -Membransiegel ist mit einer Flanschverbindung ausgestattet, die eine einfache Installation und Integration in Ihre vorhandenen Prozesssysteme ermöglicht. Die robusten Konstruktion und qualitativ hochwertigen Materialien sorgen für eine lang anhaltende Leistung und Haltbarkeit, was es zu einer idealen Wahl für eine Vielzahl von industriellen Anwendungen macht.

Das Spülenmembrandesign der Diafagmdichtung mit Flanschverbindung minimiert das Risiko einer Ansammlung und Verstopfung der Medien und sorgt für eine saubere und genaue Druckmessung. Diese Funktion ist besonders vorteilhaft für Anwendungen, die viskose oder partikelbeladene Medien betreffen, um sicherzustellen, dass Ihre Druckmessungen nicht durch den Aufbau von Medien beeinträchtigt werden.

Als vertrauenswürdiger Hersteller von Membransiegel sind wir bestrebt, qualitativ hochwertige Produkte und außergewöhnliche Kundenservice bereitzustellen. Die Diafagmsiegel mit Flanschanschluss, die so gestaltet und hergestellt wurde, um die strengen Standards des Industriesektors zu erfüllen, wodurch die Zuverlässigkeit und Genauigkeit in Ihrem Druckmessanforderungen gewährleistet ist.

Egal, ob Sie in der Branche Öl und Gas, Chemikalie, Stromerzeugung oder Wasseraufbereitung sind, die Diagrendichtung mit Flanschverbindung- Modell DS560.27- ist Ihre Anlaufstelle für die Druckmessung in rauen Umgebungen. Kontaktieren Sie uns noch heute, um mehr Produkte und Dienstleistungen in China Csherun zu erfahren.

Anwendungen

● Aggressiv, gut viskoös, kristallisieren oder heiße Medien

● Prozessindustrie

● Maschinenbau und Automatisierung

Besondere Merkmale

● Flansch mit bündig geschweißtem Zwerchfell

● Häufige Standards und Nennbreiten verfügbar

● Viele verschiedene Materialien und Materialkombinationen

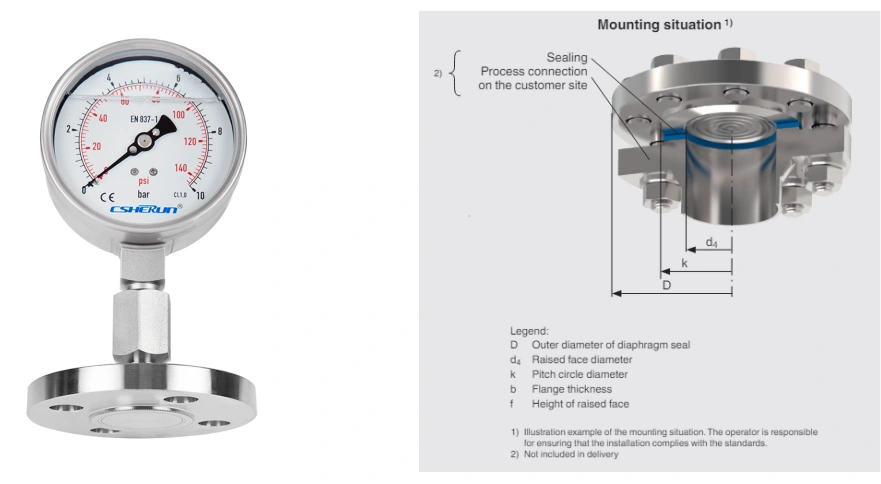

Installationsbeispiel

Modell DSS560 mit direkt montiertem Druckmessgerät

Zwerchfelldichtungssystem

Membransiegelsysteme werden an vorhandenen Verbindungen montiert, die an einer Rohrleitung, einem Prozessreaktor oder einem Tank geschweißt werden. Eine Membran, die aus dem geeigneten Material besteht, trennt das Medium vom Messinstrument. Der innere Raum zwischen dem Zwerchfell und dem Messinstrument ist vollständig mit einer Systemfüllung von Flüssigkeit gefüllt.

Messelement

Der Druck des Mediums wird über das elastische Zwerchfell auf das Systemfüllflüssigkeit und dann auf das Messinstrument übertragen. Eine Membransiegel und seine Komponenten sind perfekt miteinander übertragen, um eine zuverlässige Messung zu gewährleisten.

Montagetyp

Die Montage der Membransiegel an den Messinstrumenten kann über eine direkte Verbindung, für hohe Temperaturen über ein Kühlelement oder über eine flexible Kapillare hergestellt werden.

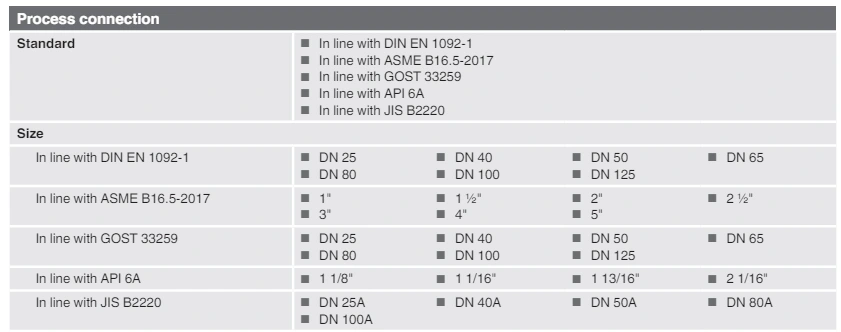

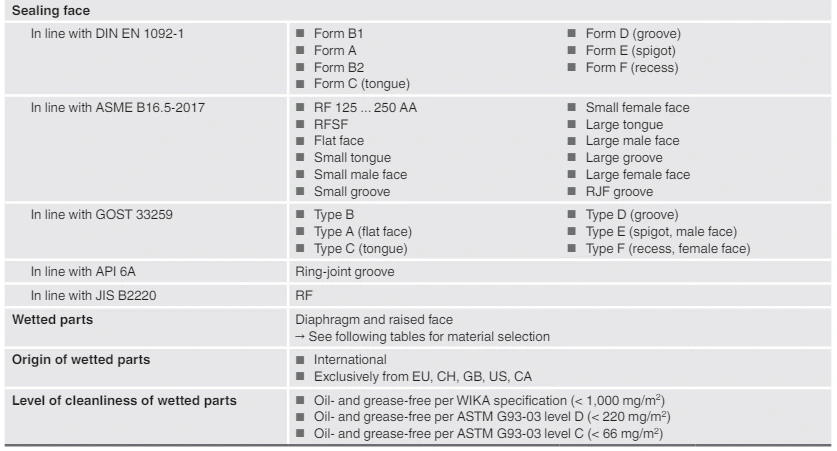

Spezifikationen

Andere Prozessverbindungen auf Anfrage

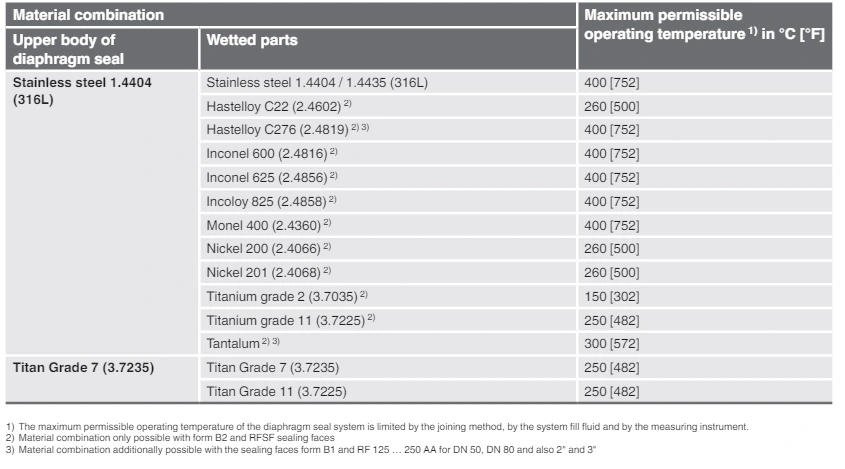

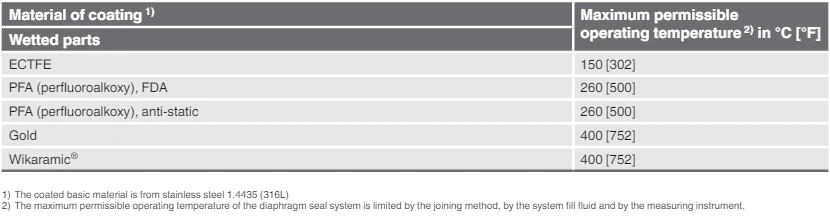

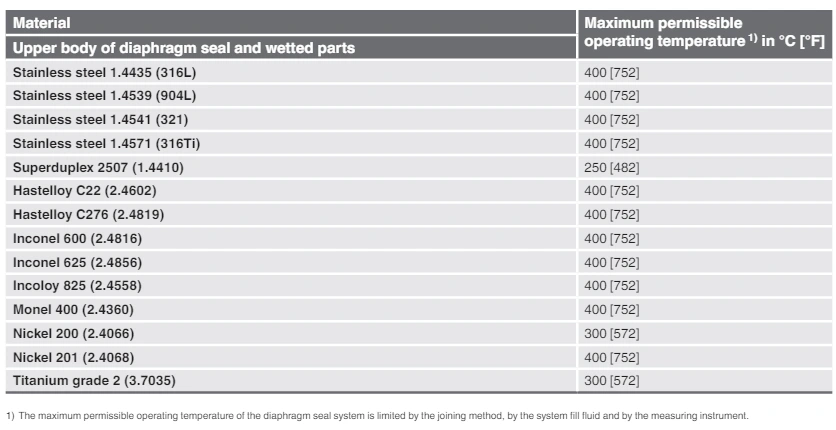

Weitere Materialien für spezielle Prozesstemperaturen auf Anfrage.

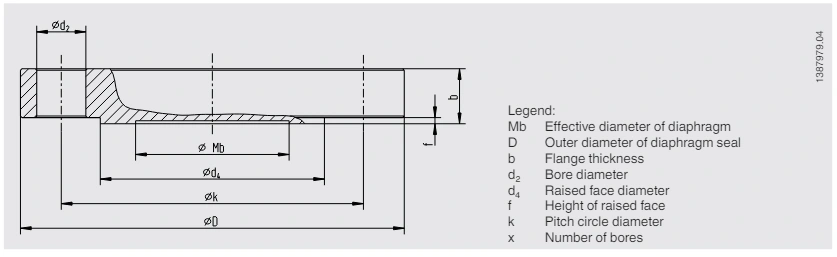

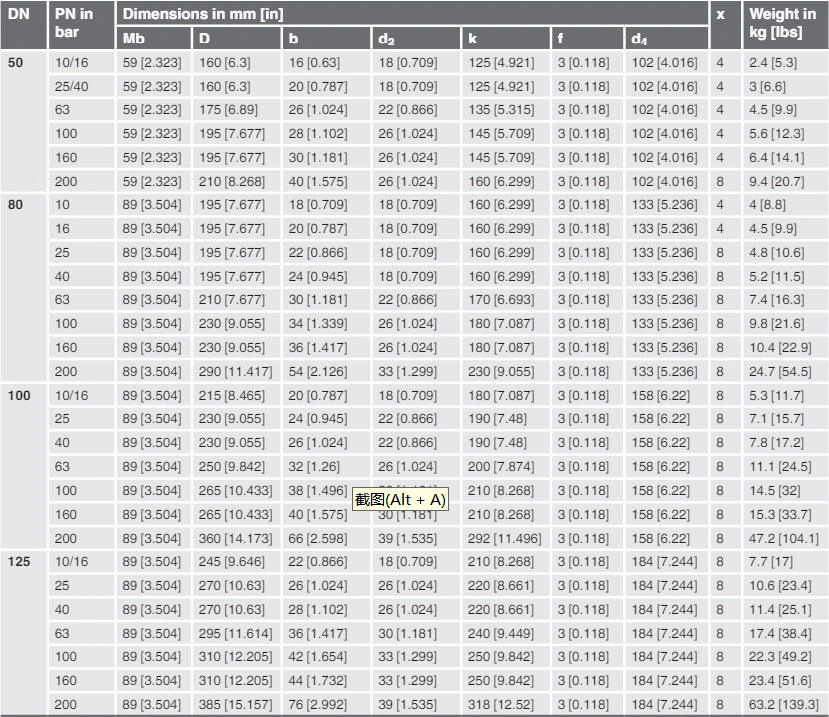

Dimensionen in MM [in]

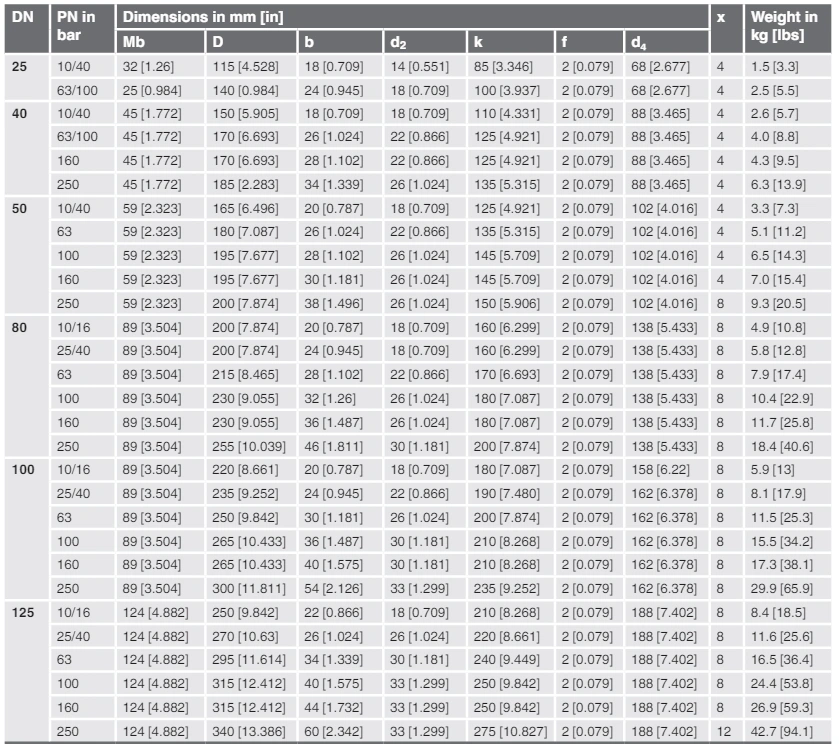

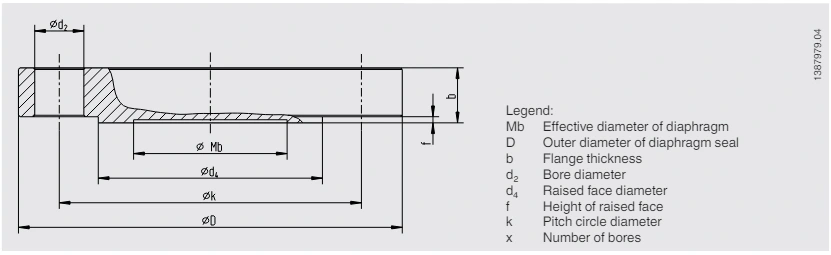

Flanschverbindung in Übereinstimmung mit DIN EN 1092-1, Form B B

Weitere Dimensionen und höhere nominelle Drucke auf Anfrage

Dimensionen in MM [in]

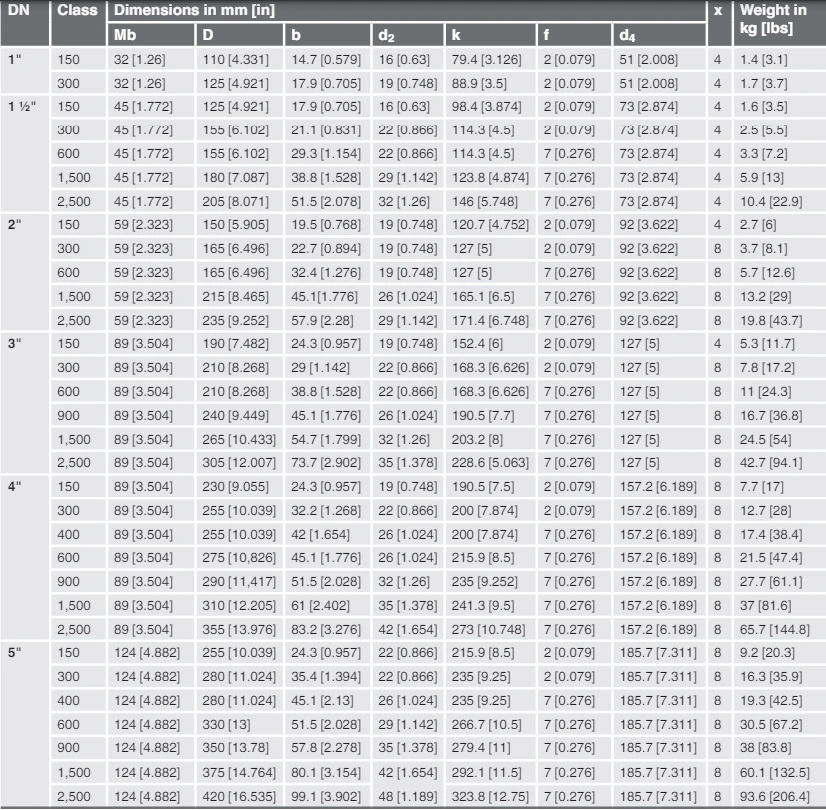

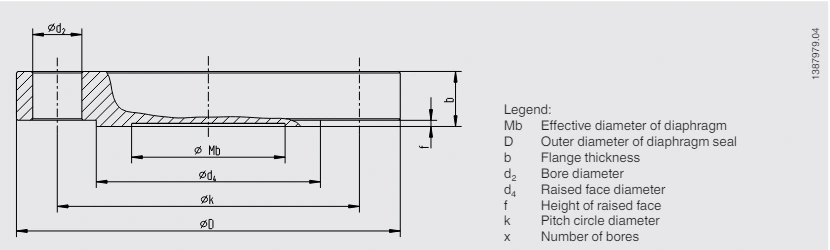

Flanschverbindung in Übereinstimmung mit ASME B16.5-2017, RF

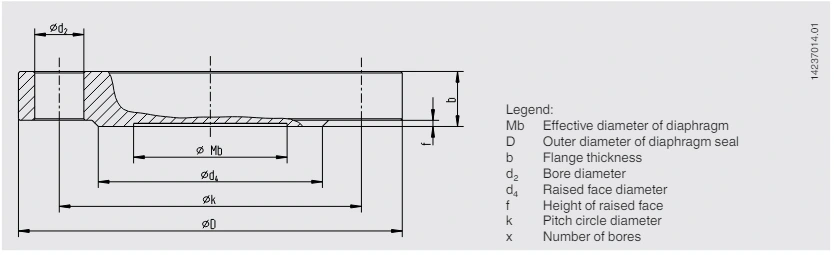

Flanschverbindung in Übereinstimmung mit GOST 33259, Typ B

Weitere Dimensionen und höhere nominelle Drucke auf Anfrage

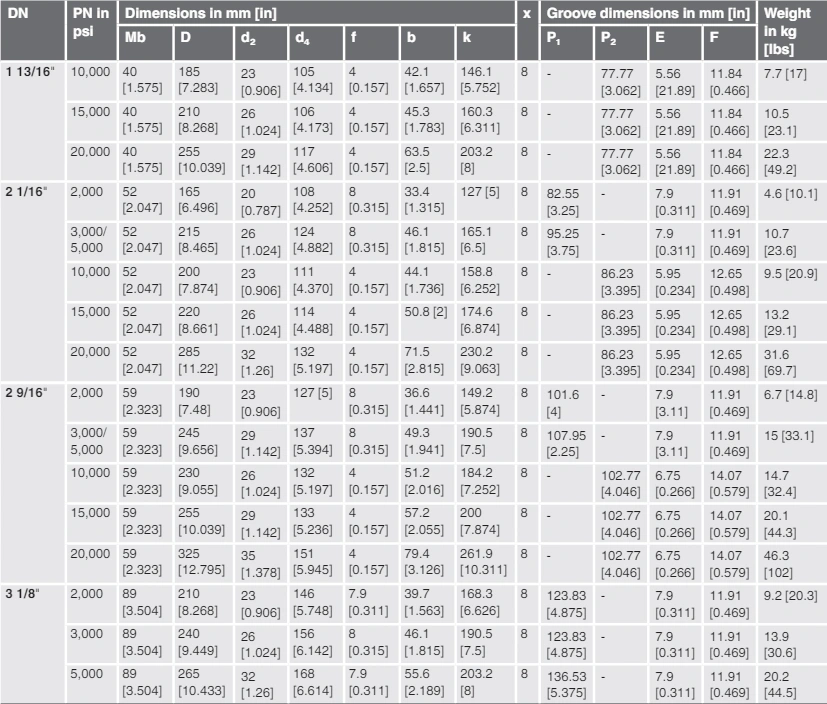

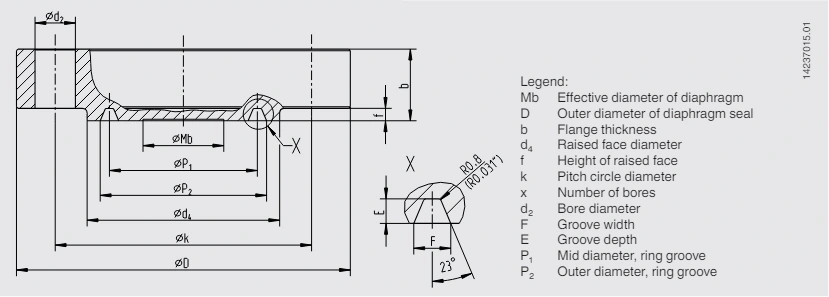

Flanschverbindung in Übereinstimmung mit der API 6A, Ring-Gelenk-Rille

Weitere Dimensionen und höhere nominelle Drucke auf Anfrage

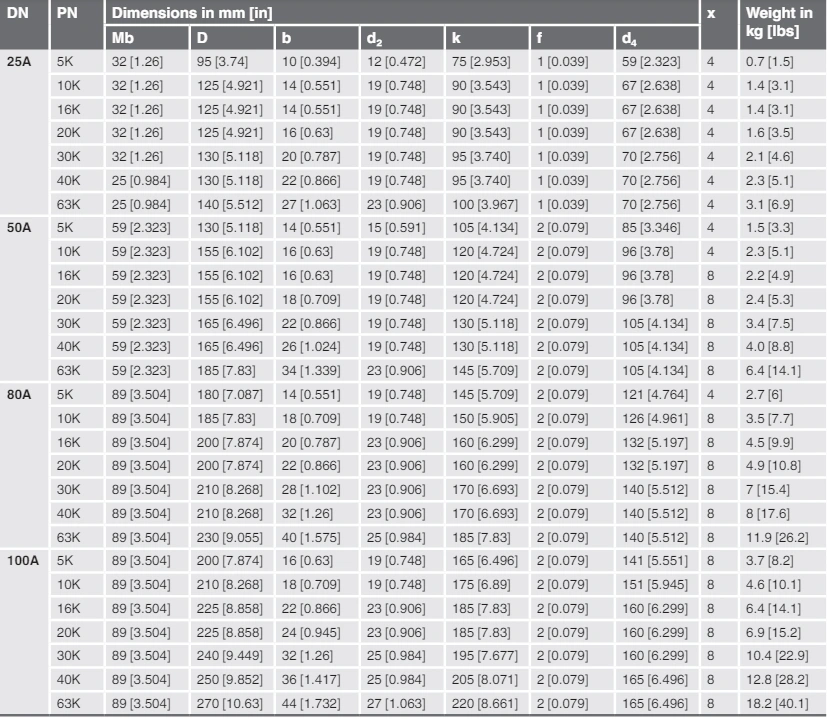

Flanschverbindung in Übereinstimmung mit JIS B 2220, RF

Weitere Dimensionen und höhere nominelle Drucke auf Anfrage

Membransiegel:

Zwerchfelldichtungsmodell / Prozessanschluss (Standard, Flanschgröße, Nenndruck, Versiegelungsgesicht) / Materialkombination (Oberkörper der Membransiegel, benetzte Teile) / Sauberkeitsniveau von benetzten Teilen / Ursprung von benetzten Teilen / Auslegung pro NACE / Verbindung mit dem Messinstrument / Zertifikat / Zertifikat Ring

Zwerchfelldichtungssystem:

Membran -Dichtungsmodell / Druckmessinstrumentmodell (pro Datenblatt) / Montage (direkte Montage, Kühlelement, Kapillare) / Materialkombination (Oberkörper der Membransiegel, benetzte Teile) / min. und max. Prozesstemperatur / min. und max. Umgebungstemperatur / Vakuumservice / Systemfüllung Flüssigkeit / Zertifikate / Höhenunterschiede / Sauberkeit der Sauberkeit von benetzten Teilen / Herkunft von benetzten Teilen / Konstruktionen pro NACE / Membransiegel für die Montage an Zone 0 / Instrumentenmontagehalterung / Prozessanschluss (Standard, Flanschgröße, nominaler Druck, Versiegelungsflächen) / Spülung Ring Ring
