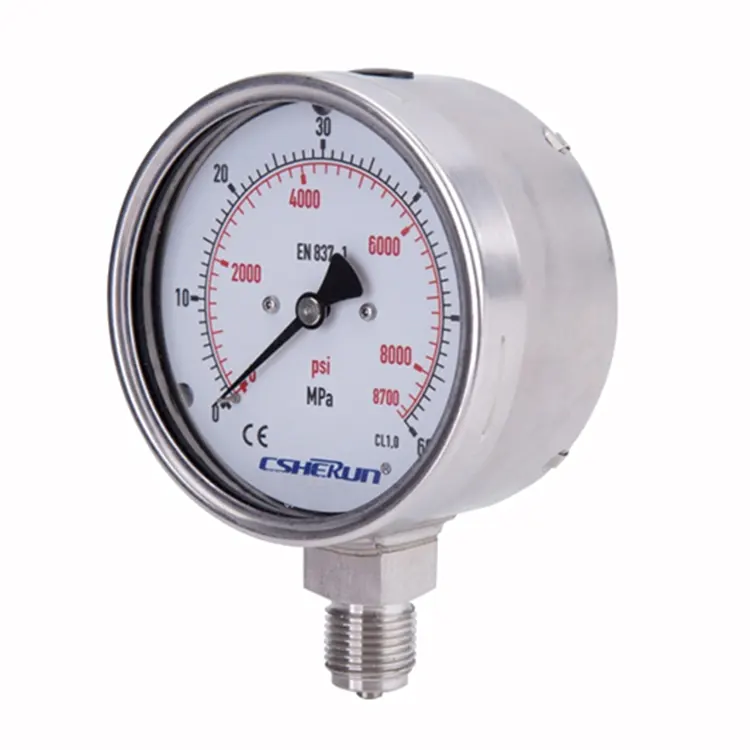

Das in China hergestellte fortschrittliche Sicherheitsmanometer wird hauptsächlich zur präzisen Messung des Gasdrucks verwendet. Es verfügt über die Fähigkeit, sowohl Mikrodrücke zu messen als auch bis zu einem gewissen Grad einen Überdruckschutz zu bieten und so Sicherheit und Zuverlässigkeit in verschiedenen Anwendungen zu gewährleisten. Dieses aus Edelstahlmaterialien gefertigte Messgerät bietet außergewöhnliche Haltbarkeit und Korrosionsbeständigkeit und eignet sich daher gut für raue und anspruchsvolle Umgebungen.
Das Sicherheitsmanometer wird häufig in zahlreichen Branchen eingesetzt, darunter in der Öl- und Gasindustrie, der chemischen und petrochemischen Industrie, der Energietechnik sowie der Wasser- und Abwasseraufbereitungstechnik. Seine Vielseitigkeit und Zuverlässigkeit machen es zu einem unverzichtbaren Werkzeug, um den sicheren und effizienten Betrieb verschiedener Systeme und Prozesse in diesen kritischen Sektoren zu gewährleisten.
Sicherheitsmanometer von Chinas renommierter Fabrik CSHERUN bieten Anpassungsoptionen für Ihre spezifischen Anforderungen. Sie haben die Flexibilität, bei der Bestellung spezielle Zifferblattmarkierungen nach Ihren Wünschen auszuwählen. Darüber hinaus können wir auf Wunsch das personalisierte Logo Ihres Unternehmens auf das Zifferblatt drucken und so Ihrer Ausrüstung einen Hauch von Professionalität und Markenidentität verleihen. Mit CSHERUN erhalten Sie nicht nur ein qualitativ hochwertiges Produkt, sondern auch einen persönlichen, auf Ihre Anforderungen zugeschnittenen Service.
● Erhöhte Sicherheitsanforderungen an den Personenschutz

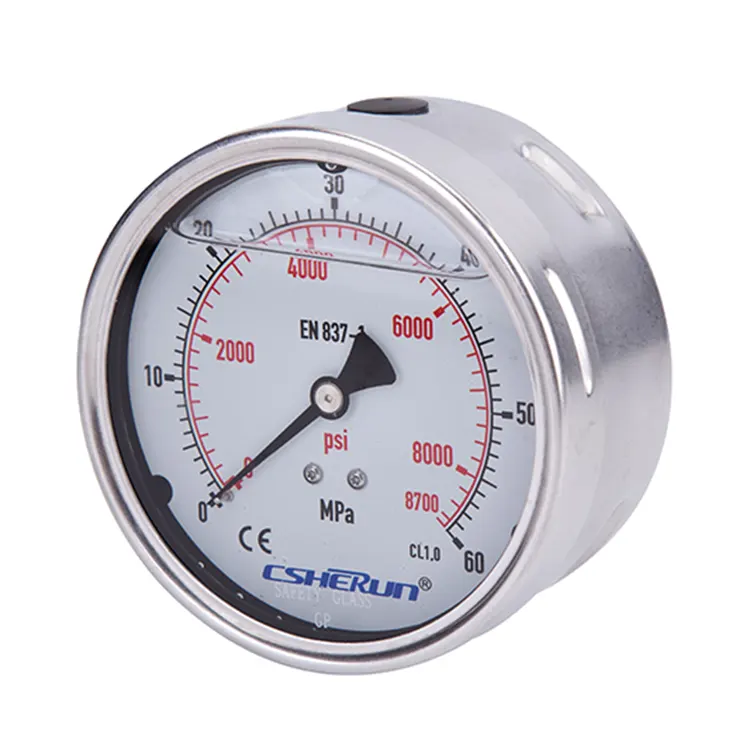

● Mit flüssigkeitsgefülltem Gehäuse für Anwendungen mit hoher dynamischer Druckbelastung oder Vibrationen
● Für gasförmige und flüssige aggressive Medien, die nicht hochviskos oder kristallisierend sind, auch in aggressiver Umgebung
● Öl- und Gasindustrie, chemische und petrochemische Industrie, Energietechnik sowie Wasser- und Abwassertechnik
● Sicherheitsausführung mit massiver Prallwand, ausgelegt nach den Anforderungen und Prüfbedingungen der EN 837-1
● Hervorragende Lastwechselstabilität und Schockfestigkeit
● Komplett aus Edelstahl
● Skalenbereiche von 0 … 0,6 bis 0 … 1.000 bar
|
Maximaler Skalenwert des Manometers (bar) |
≤25 |
<25 bis ≤600 |
<600 bis ≤1000 |
|
Anzahl der Druckzyklen |
120 000 |
100 000 |
30 000 |
|
Design |
EN837-1 |
|
|
Nenngröße in mm |
63, 100, 160 |
|
|
Genauigkeitsklasse |
NS 63: 1.6 NS 100, 160: 1,0 |
|
|
Skalenbereiche
|
NS 63: 0 ... 1 bis 0 ... 1.000 bar NS 100: 0 ... 0,6 bis 0 ... 1.000 bar oder alle anderen gleichwertigen Vakuum- oder kombinierten Druck- und Vakuumbereiche |
|
|
Druckbegrenzung
|
NS 63: Stetig: 3/4 x Skalenendwert Schwankend: 2/3 x Skalenendwert Kurze Zeit: Skalenendwert
NS 100: Stetig: Voller Skalenwert Schwankend: 0,9 x Skalenendwert Kurzzeitig: 1,3 x Skalenendwert |
|
|
Zulässige Temperatur
|
Umgebung: -40 … +60 °C bei unbefüllten Instrumenten -20 … +60 °C bei Instrumenten mit Glyzerinfüllung
Medium: +200 °C maximal bei ungefüllten Instrumenten +100 °C maximal bei gefüllten Instrumenten |
|
|
Temperatureinfluss |
Bei Abweichung der Temperatur des Messsystems von der Referenztemperatur (+20 °C): max. ±0,4 %/10 K vom Endwert |
|
|
Schutzart gemäß IEC/EN 60529 |
IP65 (Instrumente mit rückseitigem Anschluss: IP54) |
|
|
Prozessanbindung
|
Edelstahl 316L (NS 63: 1.4571) Untere Montage (radial) oder untere hintere Montage NS 63: G ¼ B (männlich), SW 14 NS 100: G ½ B (männlich), SW 22 |
|
Druckelement |
Edelstahl 316L C-Typ oder Spiraltyp |
|
Bewegung |
Edelstahl |
|
Wählen |
Aluminium, weiß, schwarzer Schriftzug NS 63 mit Zeigeranschlagstift |
|
Zeiger |
Aluminium, schwarz |
|
Fall |
Edelstahl, mit massiver Prallwand (solide Vorderseite) und Ausblasrückseite, Anzeigebereiche ≤ 0 ... 16 bar (untere Montage) mit Ausgleichsventil zur Gehäuseentlüftung |
|
Fenster |
Verbundsicherheitsglas (NS 63: Polycarbonat) |
|
Ring |
Bajonettring, Edelstahl |
|
Füllflüssigkeit |
Glycerin (Glycerin-Wasser-Gemisch für Skalenbereiche ≤ 0 ... 2,5 bar) |
■ Andere Prozessverbindung
■ Montage auf Membrandichtungen, siehe Produktbewertung Membrandichtungen
■ Messsystem Monel
■ Plattenmontageflansch, Edelstahl oder polierter Edelstahl
■ Aufputz-Montagelaschen auf der Rückseite, Edelstahl
■ Umgebungstemperaturen -40 °C: Silikonölfüllung
■ Schutzart IP66, IP67

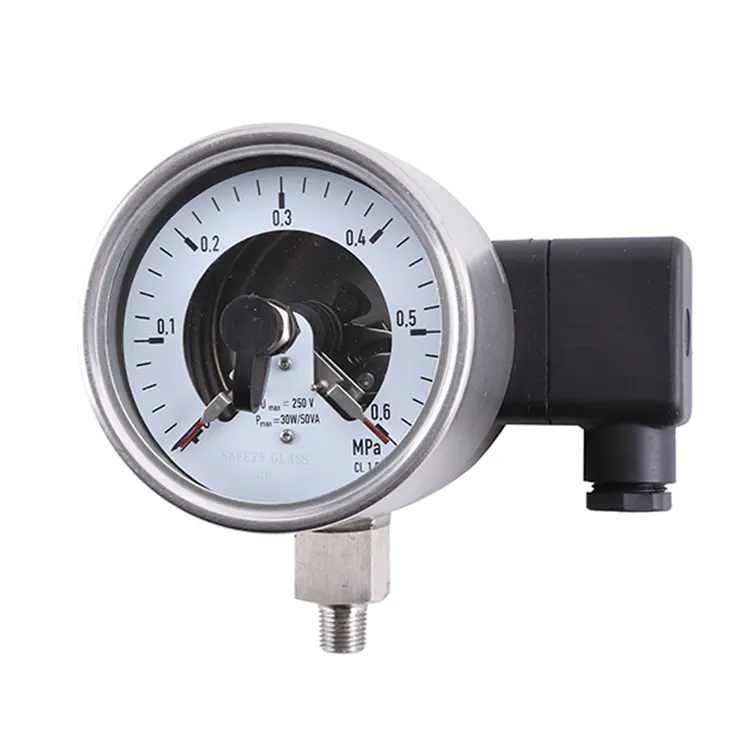

■ Rohrfeder-Manometer mit Schaltkontakten
