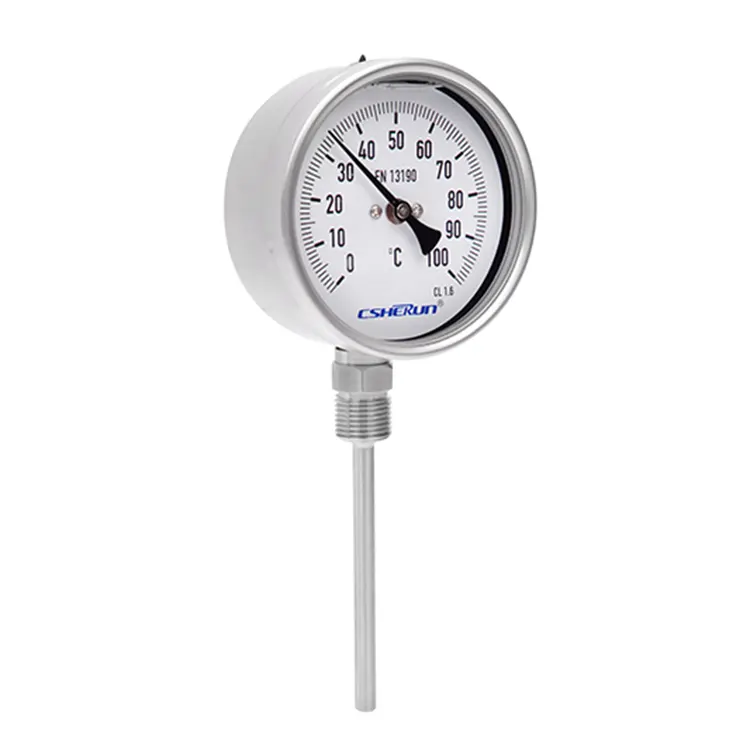

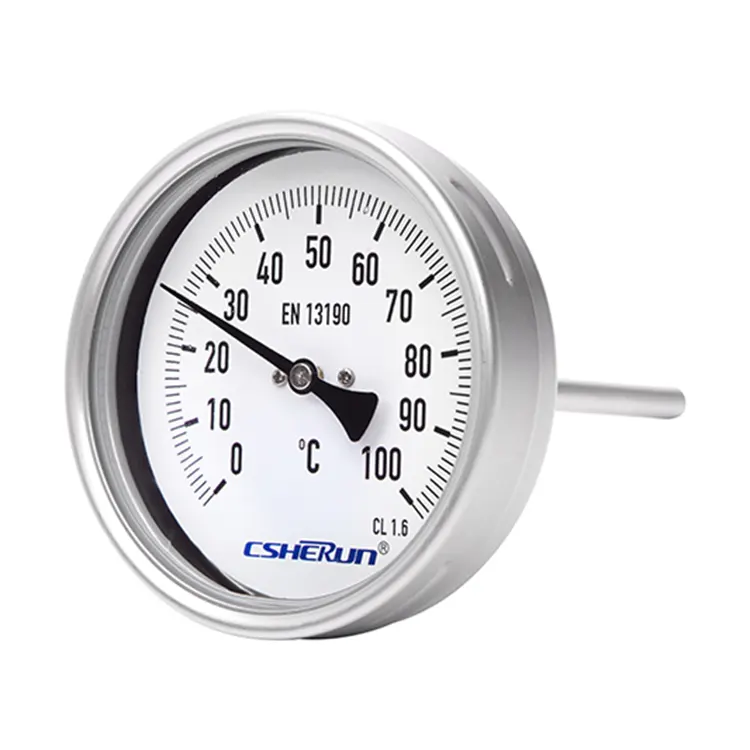

Die Prozessversion des Bimetall-Thermometers CSHERUN zeichnet sich in verschiedenen industriellen Umgebungen aus, darunter in der Chemie, Petrochemie, Öl und Gas, Energie sowie Wasser-/Abwasseraufbereitung. Seine komplett aus Edelstahl gefertigte Konstruktion garantiert Langlebigkeit und Korrosionsbeständigkeit und macht ihn ideal für die allgemeine Prozessinstrumentierung in rauen und aggressiven Umgebungen. Für zusätzliche Personalisierung können Kunden spezielle Zifferblattmarkierungen anfordern oder sogar ihr Firmenlogo auf das Zifferblatt drucken lassen, was die Identifikation und Professionalität des Instruments erhöht.
● Allgemeine Prozessinstrumentierung in der chemischen und petrochemischen Industrie, der Öl- und Gasindustrie, der Energie- und Wasser-/Abwasserindustrie
● Temperaturmessung in rauer und aggressiver Umgebung
● Skalenbereiche von -60 ... +600 °C
● Für extreme Umgebungstemperaturen
● Wartungsfreundliches Bajonettgehäuse
● Komplette Edelstahlkonstruktion
● Individuelle Vorbaulänge von 63 ... 1.000 mm
|
Design |
EN13190 |
|
Messelement |
Bimetallspule |
|
Nenngröße in mm |
63, 100, 160 |
|

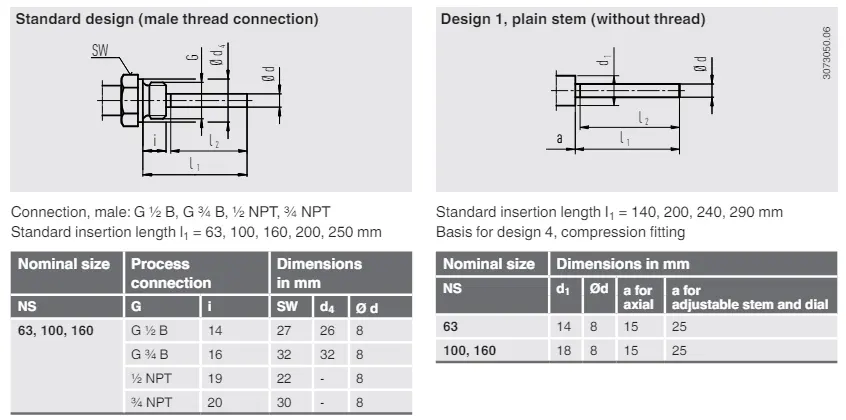

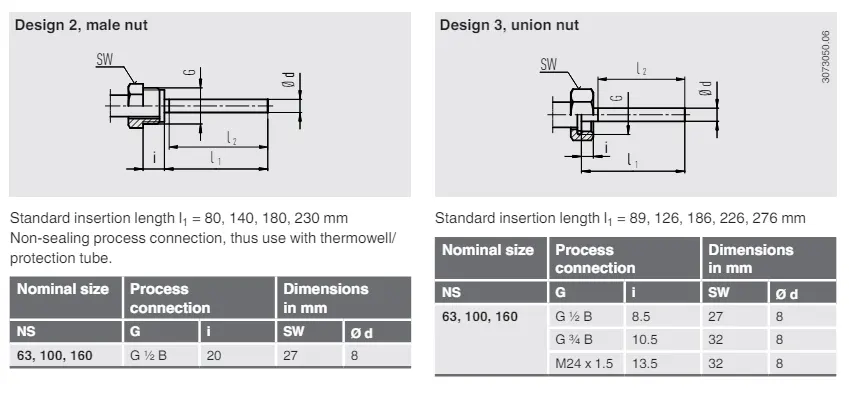

Verbindungsdesign
|

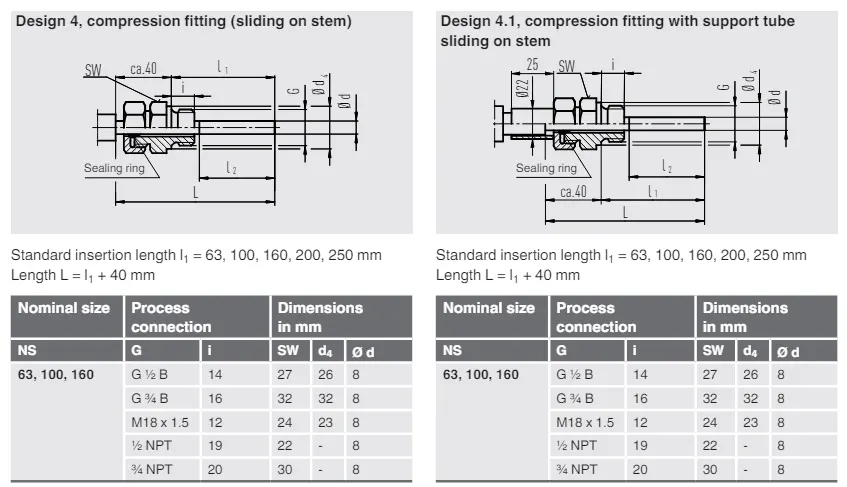

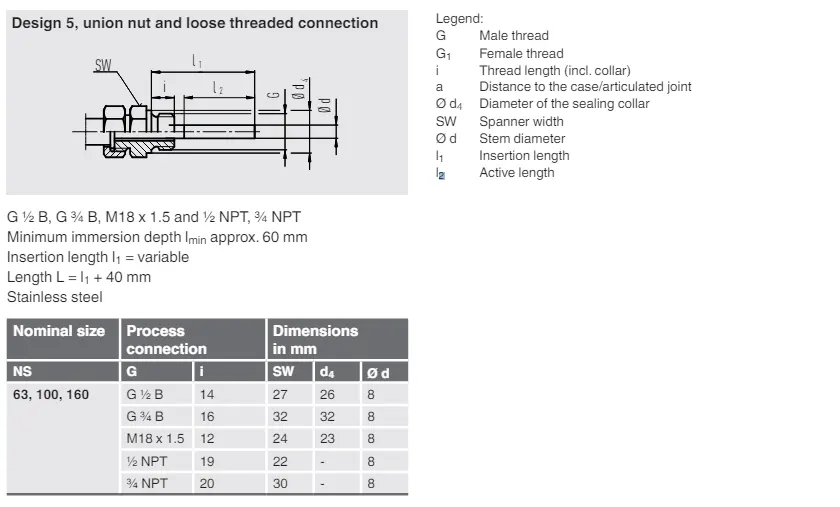

S, Standard (Außengewindeanschluss) 1, einfacher Stiel (ohne Gewinde). 2, männliche Mutter 3, Überwurfmutter 4, Klemmverschraubung (gleitend auf dem Schaft) 5, Überwurfmutter und lose Gewindeverbindung |
|

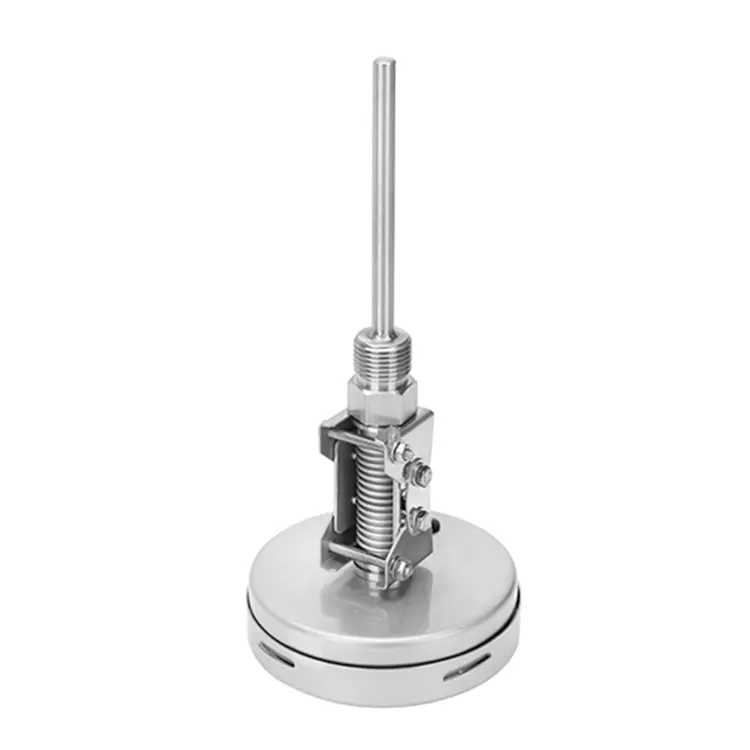

Gehäuseversion mit verstellbarem Schaft und Zifferblatt |
90° schwenkbar und 360° drehbar |
|
Einheit (Skalenbereich)
|
°C Option: ■ °F ■ °C/°F (Doppelskala) ■ °F/°C (Doppelskala) |
|
Prozessanbindung
|
■ Glatt, ohne Faden ■ G ½ B ■ ½ NPT ■ G ½ weiblich ■ ½ NPT Innengewinde ■ M20 x 1,5 ■ M24 x 1,5 Innengewinde weitere auf Anfrage |
|
Genauigkeit |
Klasse 1 gemäß EN13190 |
|
Arbeitsklingel |
Dauerbelastung (1 Jahr) Messbereich (EN13190) Kurze Zeit (max. 24 Stunden) Skalenbereich (EN13190)
|
|
Stammdurchmesser |
6,35 mm Option: ■ 6 mm ■ 8 mm ■ 10 mm ■ 12 mm Weitere auf Anfrage |
|
Einstecklänge L1 |
63 ... 1.000 mm Die minimale/maximale Länge hängt vom Messbereich und Durchmesser ab |
|
Fenster |
Instrumentenglas NS 63: Fenster aus Polycarbonat Option: Verbundsicherheitsglas, klarer, splitterfreier Kunststoff |
|
Nullpunkteinstellung (Option) |
Auf der Gehäuserückseite, außen nur für verstellbaren Schaft und Zifferblatt |
|
Dämpfung |
Ohne Option: Mit Glyzerin/Silikonöl-Gehäusefüllung, bis max. 250 °C (an der Sonde) |
|
Benetzte Materialien |
Spindel, Prozessanschluss Edelstahl 304SS Option: Edelstahl 316L |
|
Nicht benetzte Materialien |
Gehäuse, Bajonettring Edelstahl 304SS (Option: Edelstahl 316L) |
|
Wählen |
Aluminium weiß, schwarze Beschriftung |
|
Zeiger |
Aluminium, schwarz |
|
Schutzart gemäß IEC/EN 60529 |
IP65 Option: ■ IP66 ■ IP67 |
|
Zulässige Temperaturen |
Umgebung (am Gehäuse) -40 ... +70 °C (mit/ohne Füllflüssigkeit) Option: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Lagerung und Transport |
-50 … +70 °C |
|
Zulässiger Betriebsdruck am Schaft |
max. 25 bar, statisch |
|
Skalenbereich in ℃ |
Messbereich in ℃ |
Skalenabstand in ℃ |
|
-40 … +60 |
-30 … +50 |
1 |
|
-40 … +80 |
-30 … +60 |
2 |
|
-40 … +160 |
-30 … +140 |
2 |
|
-30 …+50 |
-20 …+40 |
1 |
|
-30 …+70 |
-20 …+60 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
-20… +100 |
0… +80 |
2 |
|
-20… +120 |
0… +100 |
2 |
|
-20… +140 |
0… +120 |
2 |
|
-10… +50 |
0… 40 |
1 |
|
0 … 60 |
10 … 50 |
1 |
|
0 … 80 |
10 …70 |
1 |
|
0 … 100 |
10 … 90 |
1 |
|
0 … 120 |
10 … 110 |
2 |
|
0 … 150 |
20 … 130 |
2 |
|
0 … 160 |
20 … 140 |
2 |
|
0 … 200 |
20 … 180 |
2 |
|
0 … 250 |
30 … 220 |
2 |
|
0 … 300 |
30 … 270 |
5 |
|
0 … 400 |
50 … 350 |
5 |
|
0 … 500 |
50 … 450 |
5 |
|
0 … 600 |
100 … 500 |
5 |

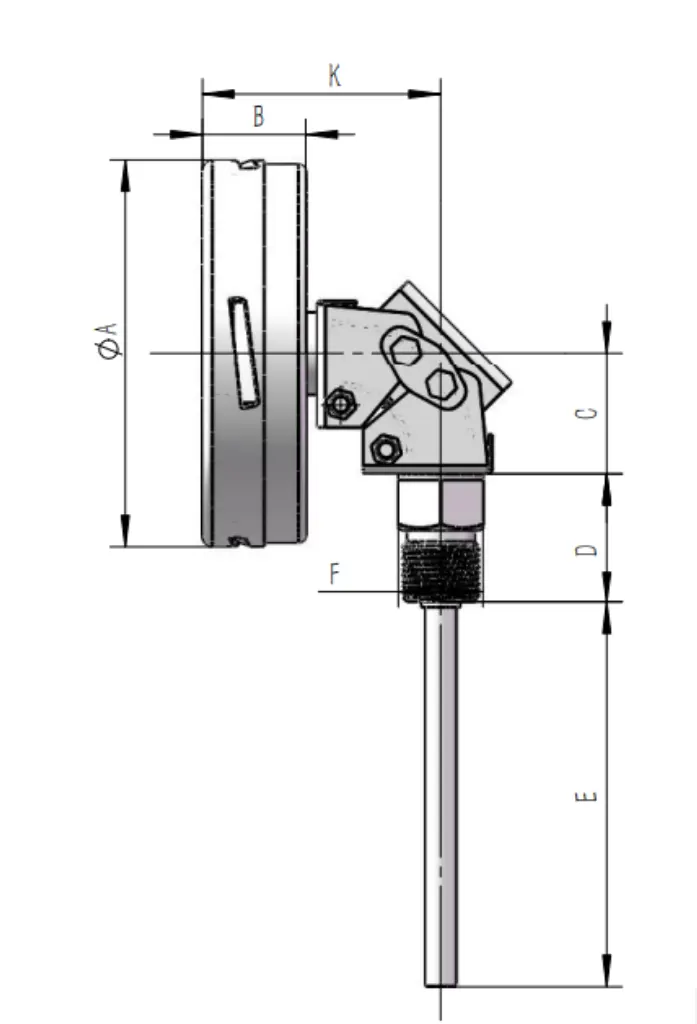

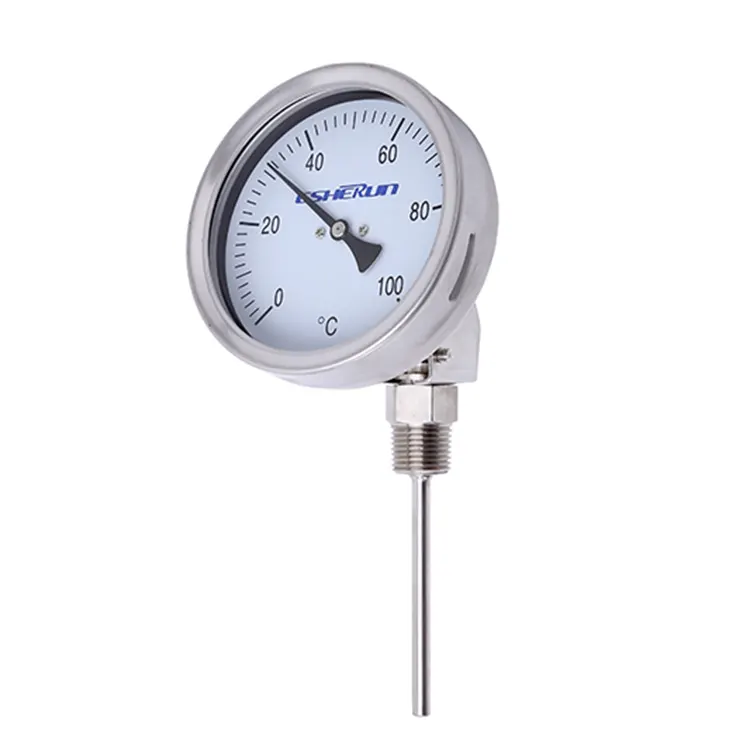

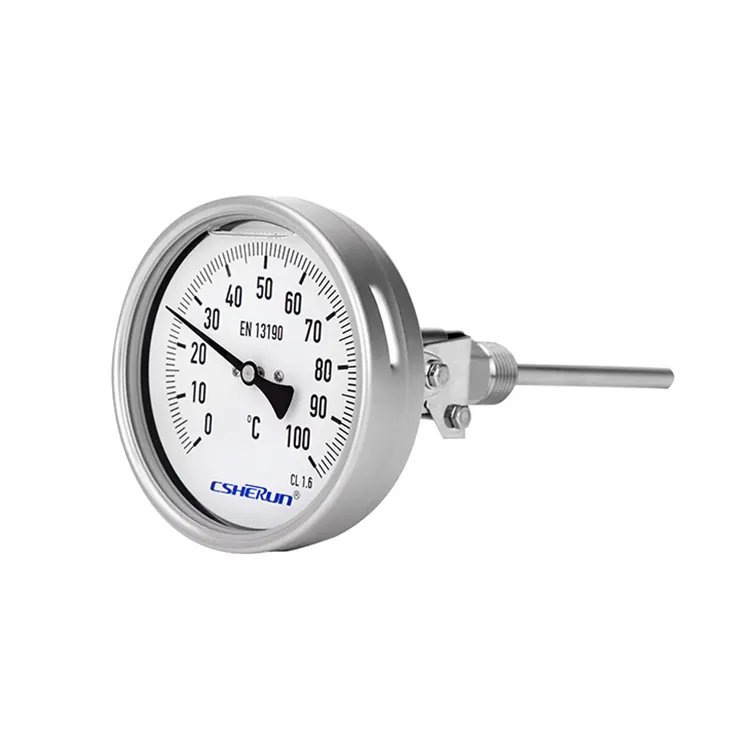

Version mit verstellbarem Schaft und Zifferblatt
