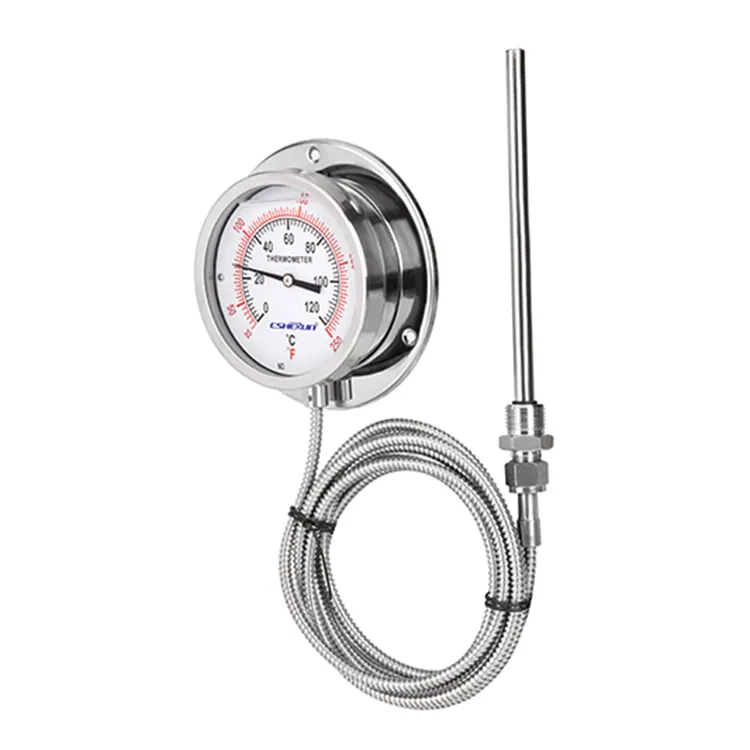

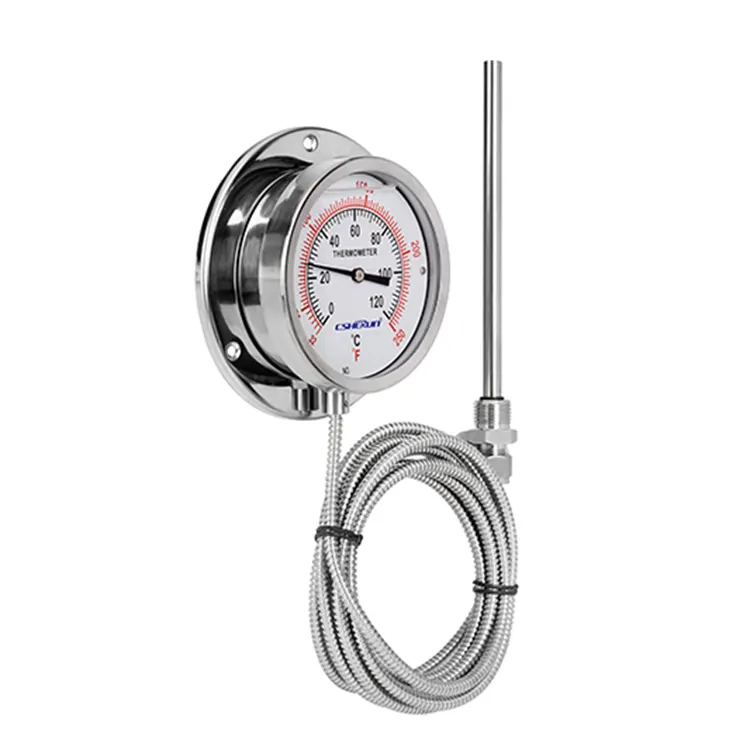

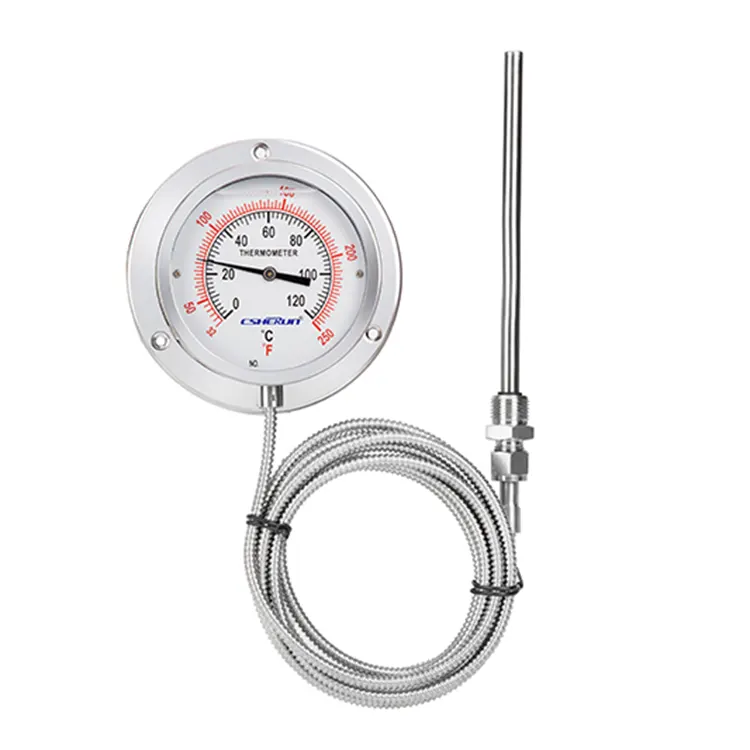

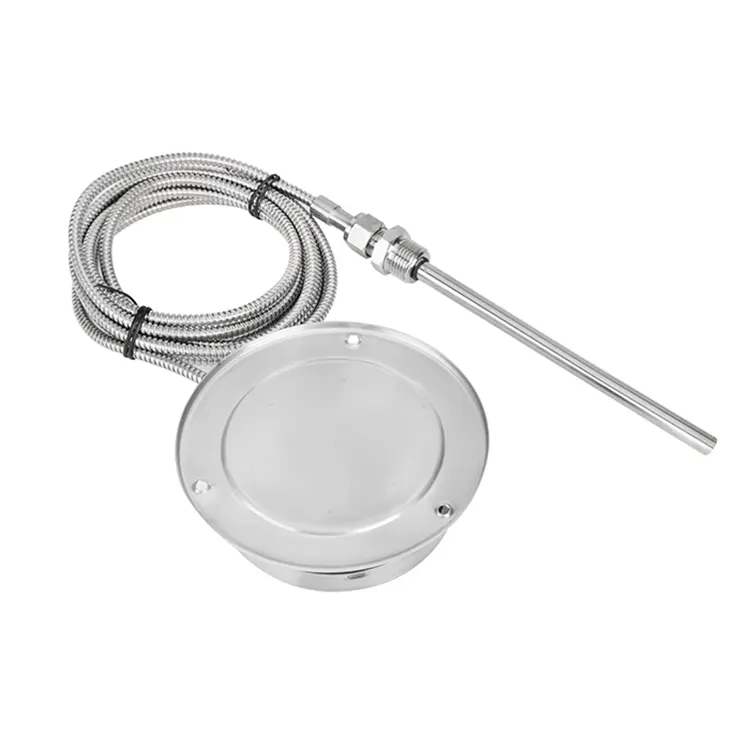

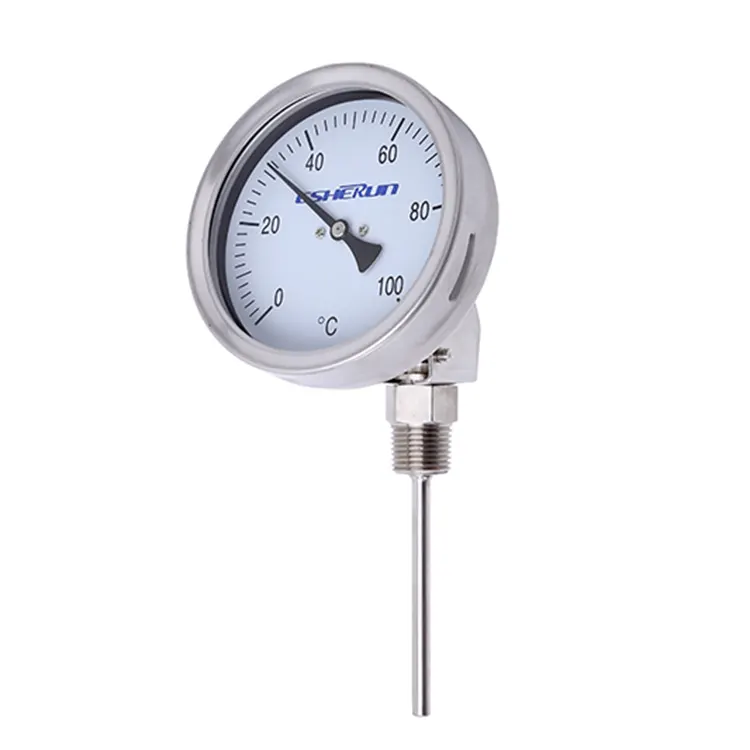

Druck-Temperaturmessgerät

Design

Messprinzip

Bourdon-Röhrensystem

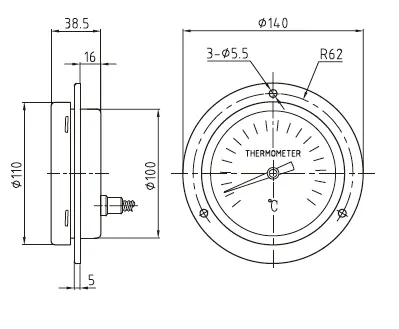

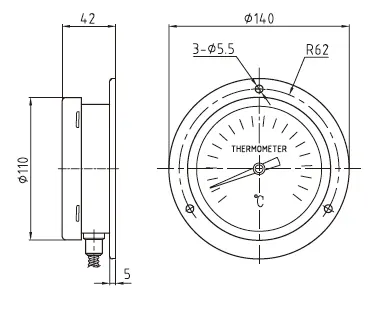

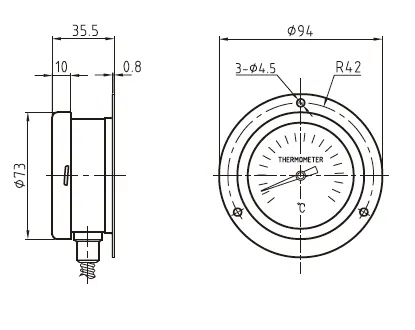

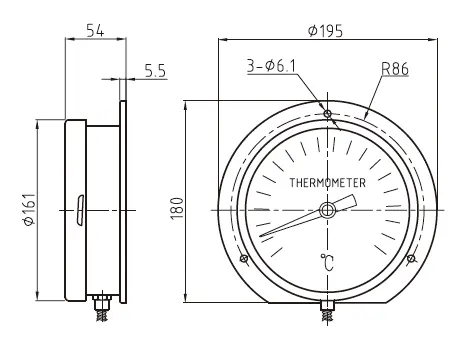

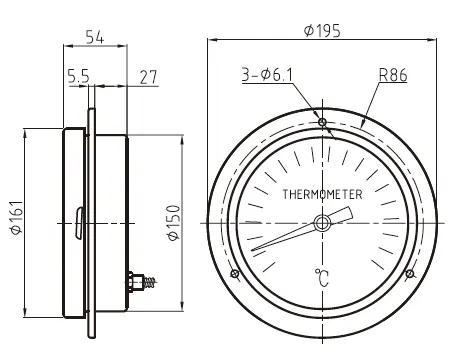

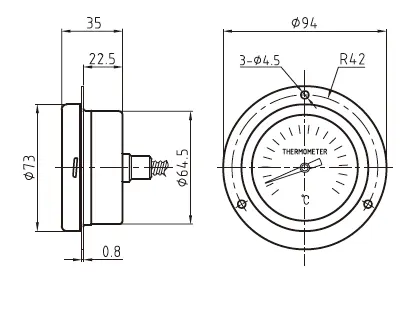

Nenngröße in mm

63, 100, 150

Verbindungsdesign

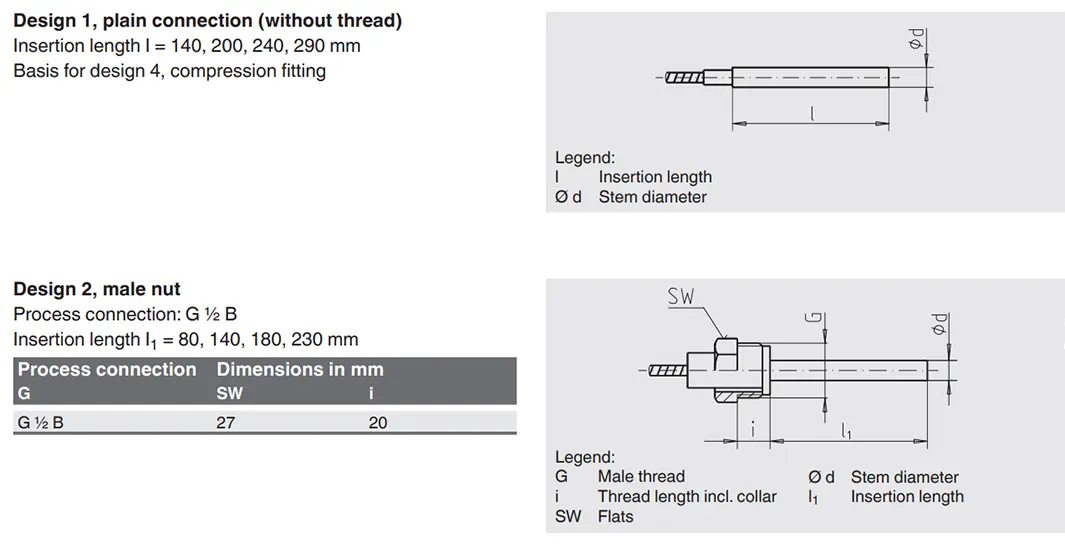

1, einfacher Stiel (ohne Gewinde)

2, männliche Mutter

3, Überwurfmutter

4, Klemmverschraubung (gleitend auf dem Schaft)

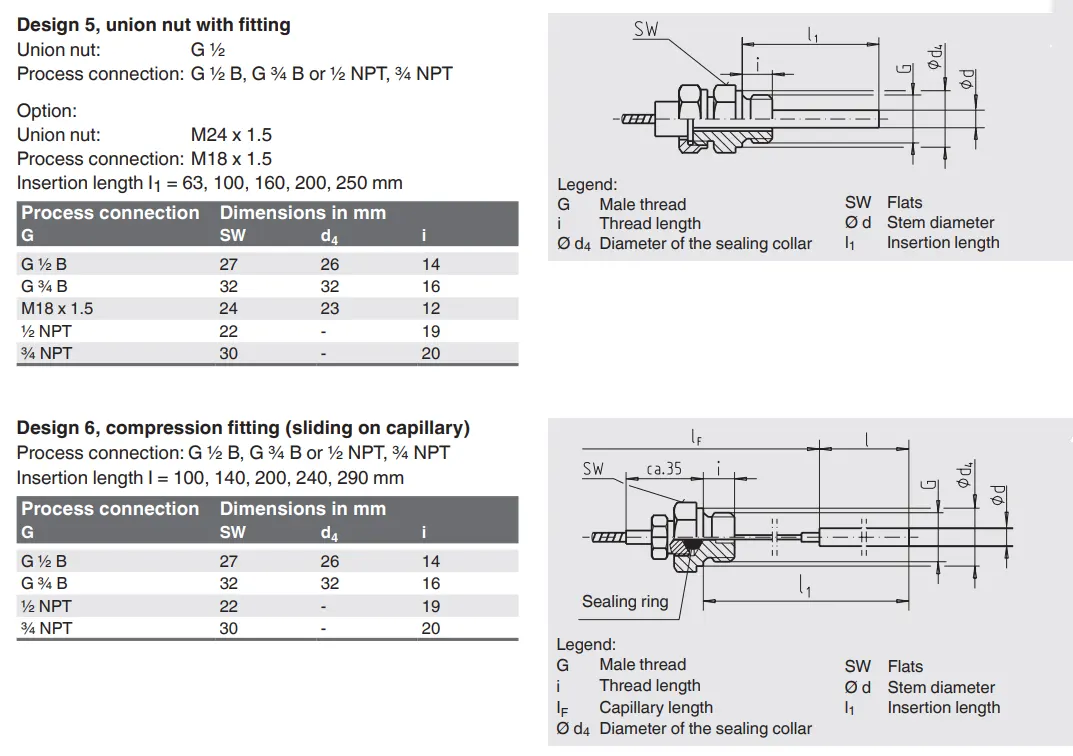

5, Überwurfmutter mit Fitting

6, Klemmverschraubung (gleitend auf der Kapillare)

Einheit (Skalenbereich)

°C

Option:

■ °F

■ °C/°F (Doppelskala)

■ °F/°C (Doppelskala)

Prozessanbindung

■ Glatt, ohne Faden

■ G ½ B

■ ½ NPT

■ G ½ weiblich

■ ½ NPT Innengewinde

■ M20 x 1,5

■ M24 x 1,5 Innengewinde

weitere auf Anfrage

Genauigkeitsklasse

Klasse 2

Stammdurchmesser

8 mm, Edelstahl 316L

Option

■ 6mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Weitere auf Anfrage

Gehäuse, Lünettenring

Edelstahl 304

Option:

Edelstahl 316L

Verbindung

Edelstahl 316L

Fenster

Instrumentenglas: 100, 150

Transparenter Kunststoff: 63

Option:

Verbundsicherheitsglas, klarer, splitterfreier Kunststoff

Wählen

Aluminium weiß, schwarze Beschriftung

Zeiger

Aluminium, schwarz

Kapillarer Eintritt

Hinten oder unten

Kapillar

Länge nach Kundenvorgabe (max. 10 m), Ø 2 mm, Edelstahl 1.4571, Biegeradius mindestens 6 mm

Zulässige Betätigung am Vorbau drücken

25 bar max., statisch

Schutz vor Eindringen

IP65 gemäß IEC 60259 / IEC 529

Betriebsbedingungen

Umgebungstemperaturbereich (am Gehäuse)

0 ... +40 °C max. (weitere auf Anfrage)

Lagertemperaturbereich

Ohne Flüssigkeitsanfeuchtung                                       ■ -50 ... +70 °C

mit lebensmittelverträglicher Flüssigkeitsdämpfung                     ■ -20 ... +60 °C

Mit Flüssigkeitsbefeuchtung                                          ■ -50 ... +60 °C

Skalenbereich in ℃

Messbereich in ℃

Skalenabstand in ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30 …+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0 … 60

10 … 50

1

0 … 80

10 …70

1

0 … 100

10 … 90

1

0 … 120

10 … 110

2

0 … 160

20 … 140

2

0 … 200

20 … 180

2

0 … 250

30 … 220

5

0 … 300

30 … 270

10

0 … 400

50 … 350

10
