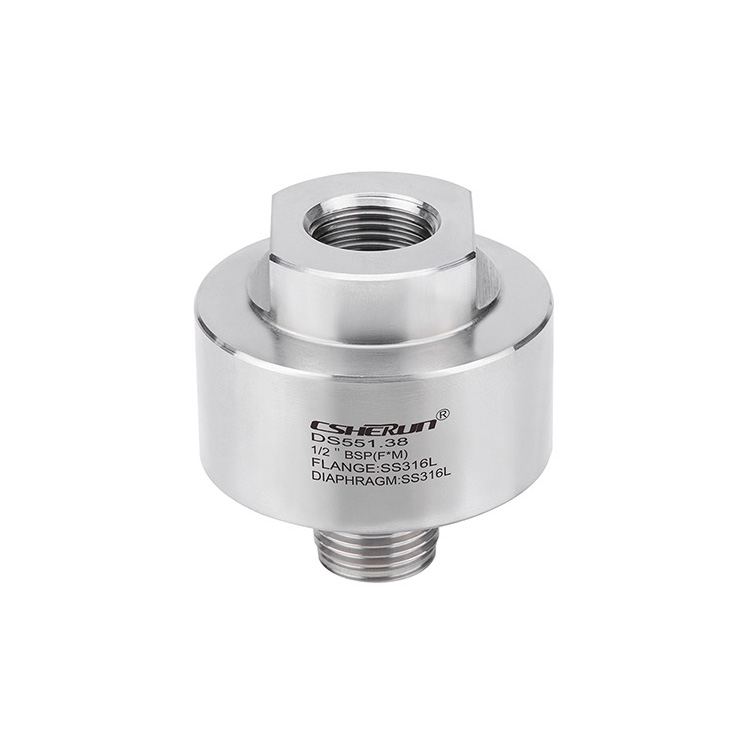

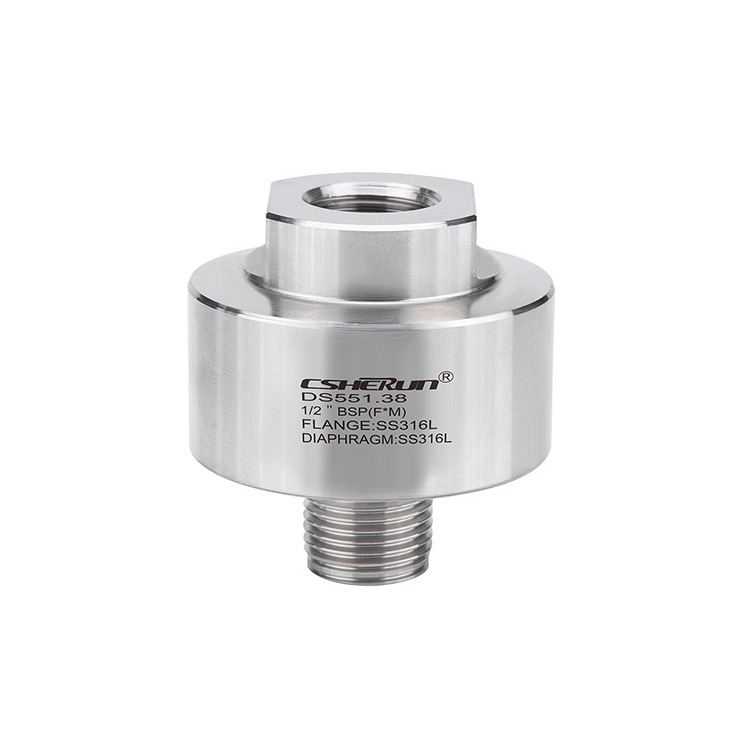

Verschraubte Prozessanschluss, Zwerchfelldichtungen

Model:DS551.38

CSHERUN is a Screwed Process Connection, Diaphragm Seals manufacturer. We can provide high-quality products and great services.

Anfrage absenden

Produktbeschreibung

Im Folgenden sind die Anwendungen der CSHERUN -Qualitätsverrückungsverbindung und der Membransiegel.

● Standardanwendungen in der Prozessindustrie

● Geeignet für ätzende, kontaminierte oder heterogene Druckmedien

Besondere Merkmale

● Konstruktion mit innerem Zwerchfell, oberem und unteren Gehäuse geschweißt

● Keine Versiegelung

● Hervorragendes Verhältnis von Kostenleistung

Beschreibung

Druckbewertung	50 ℃ Druck maximal 110Bar 100 ℃ Druck maximal 100bar 150 ℃ Druck max 200 ℃ Druck Max 82Bar
Druckbereich	0 ... 0,6 MPa bis 0 ... 9mpa
Obere Gehäuse (Instrumentenverbindung)	Material Edelstahl 316 l, g ½ Frau
Membran	Material Edelstahl 316 l, mit Oberkörper geschweißt DM DM DM DM = 50 mm effektiver Durchmesser
Niedrigere Wohnung (Prozessverbindung)	Material Edelstahl 316 l, g ½ b männlich, Optional ½ npt männlich
Temperaturbereich des Druckmessgeräts	Prozess -10 ... +150 ℃ Ambient -10 ... +40 ℃
Flüssigkeit füllen	KN2 Siliziumöl

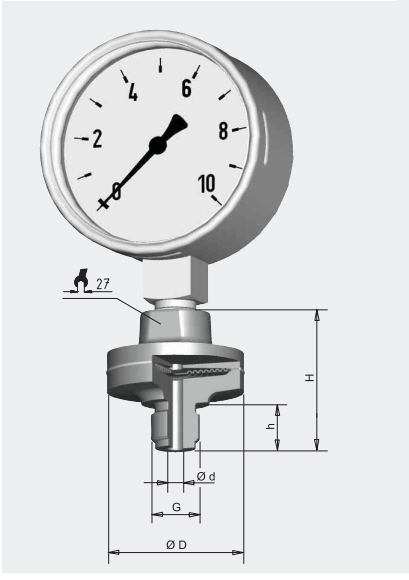

Beispiel für die Montage eines Membran-Dichtungsmodell

Bourdon -Rohrsteinmessgeräte

Empfohlene Möglichkeit einer Kombination aus Kombination von Membran -Dichtungsmodell DS551.38 mit einem Druckmessgerät mit Bourdon Tube -Modell S.SW06.010.100/ssw06.030.100

Abmessungen in mm

Prozessverbindung g	Abmessungen in mm				Gewicht in kg
	D	d	H	h
G1/2B	59	7	60.5	20	0.48
1/2npt	59	7	59.5	19	0.48

Informationen bestellen

Modell- / Prozessverbindung / Füllflüssigkeit / Druckmesser Modell / Druckbereich / Prozessbedingungen
