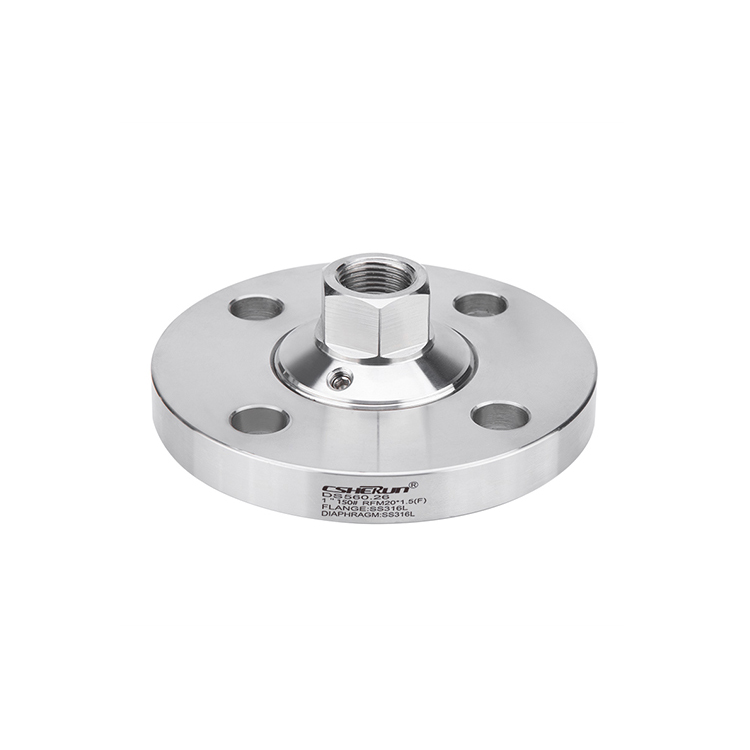

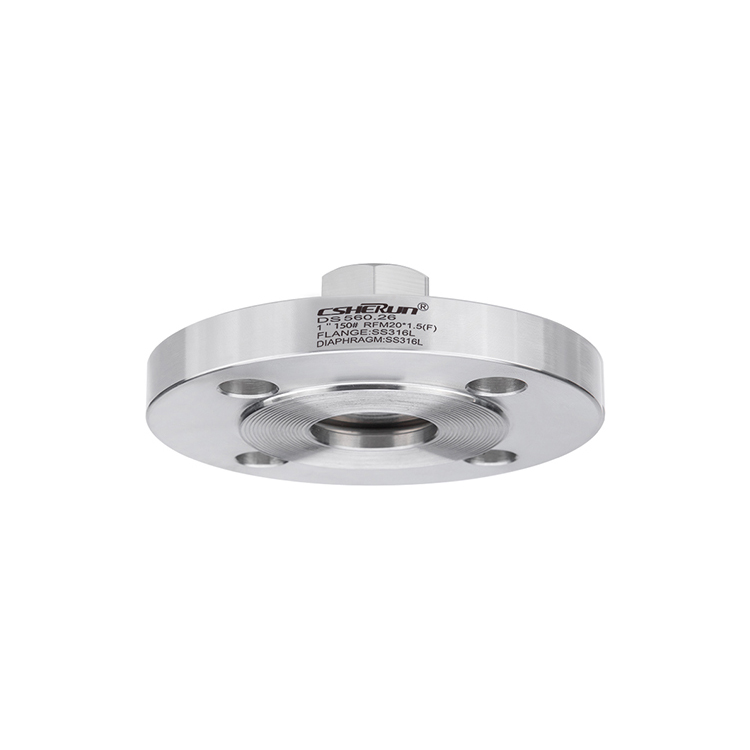

Zwerchfelldichtung mit Flanschanschluss

Anwendungen

● Aggressive, gut viskose, kristallisierende oder heiße Medien

● Prozessindustrie

● Kleine Flanschverfahrensverbindungen

Besondere Merkmale

● Flansch mit inneren, alle geschweißten Membran

● Kompaktes Design

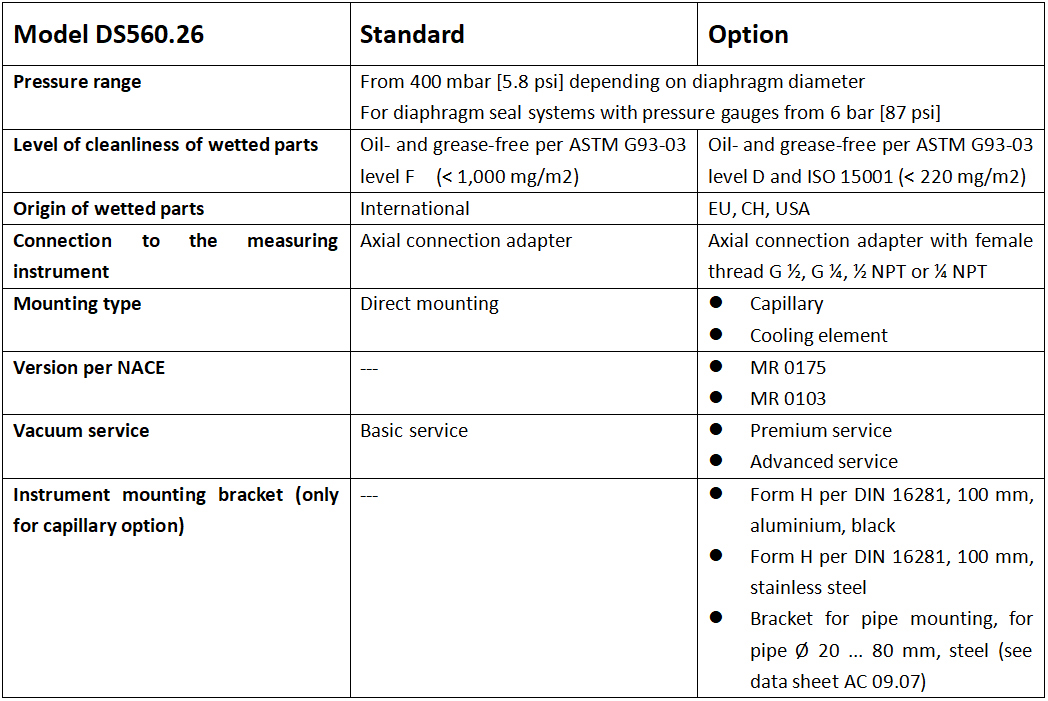

Spezifikationen

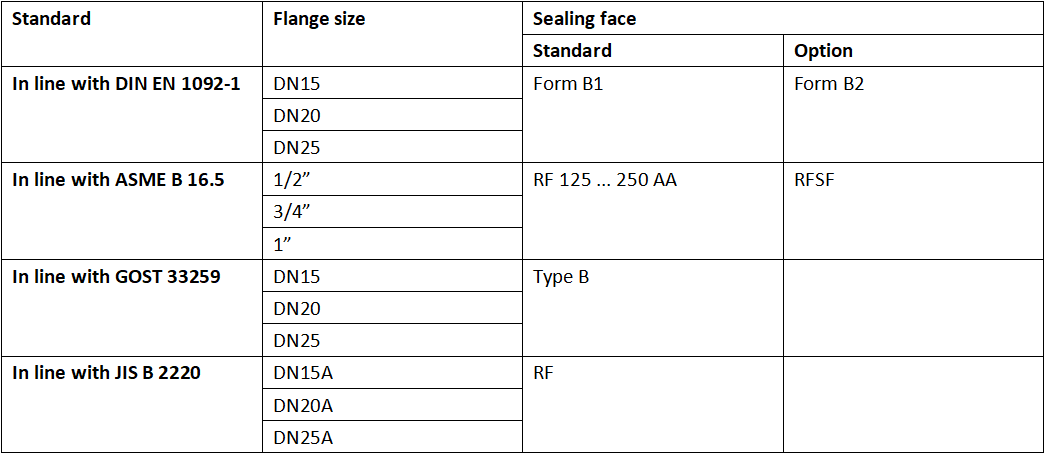

Prozessverbindung, Flansch

Weitere Flansche und Optionen auf Anfrage

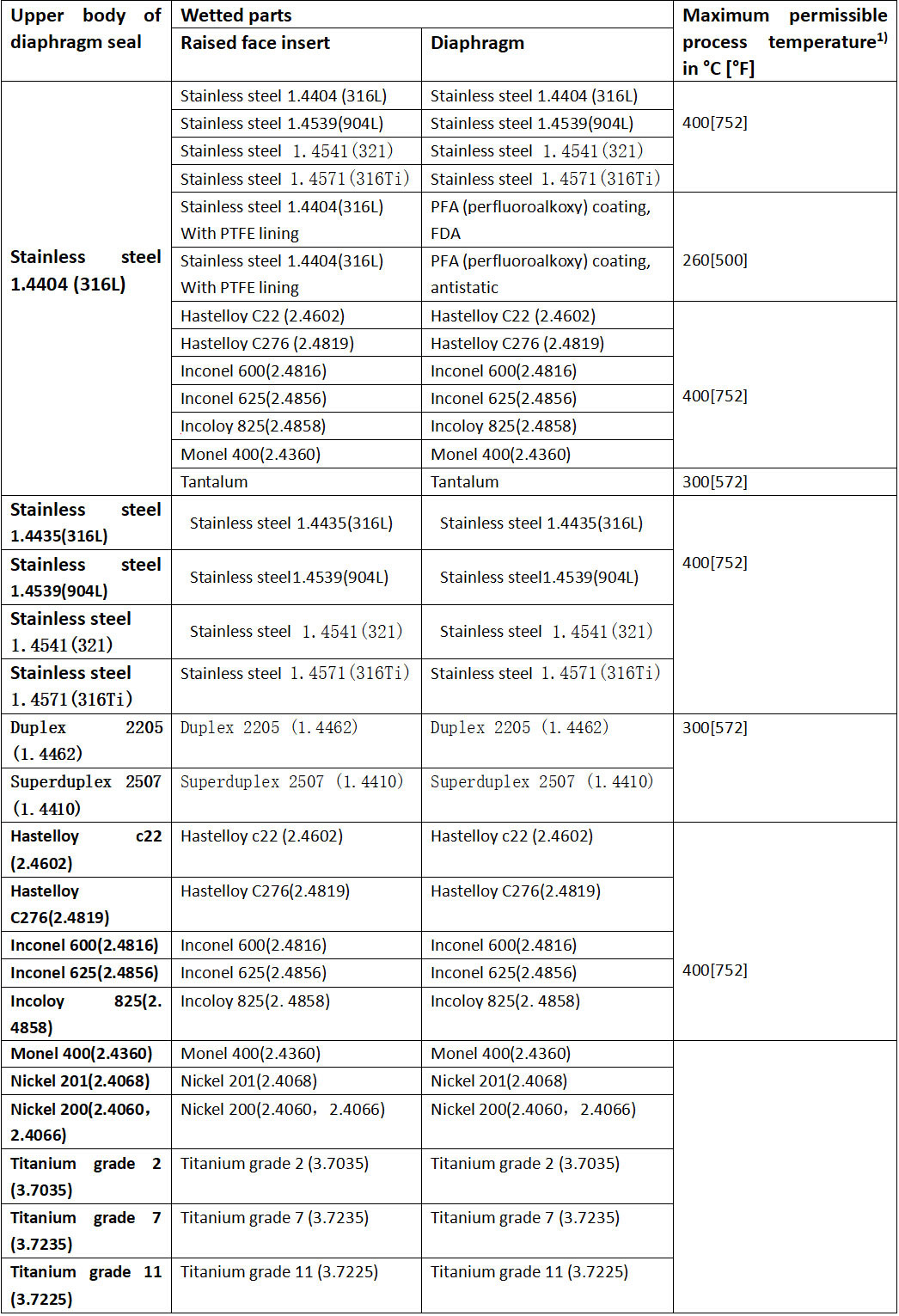

Materialkombinationen

1) Die maximal zulässige Prozesstemperatur des Membrandichtungssystems ist durch die Verbindungsmethode, durch das Systemfüllungsflüssigkeit und das Messinstrument begrenzt.

Weitere Materialkombinationen für spezielle Prozesstemperaturen auf Anfrage

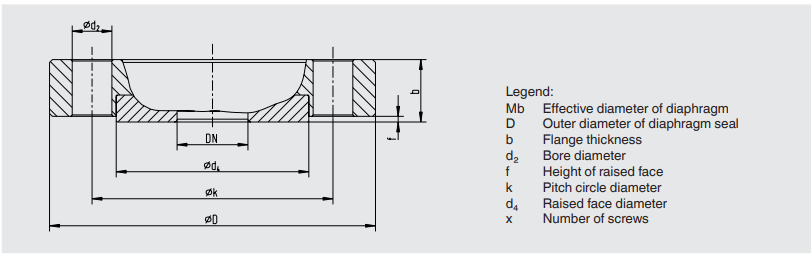

Dimensionen in MM [in]

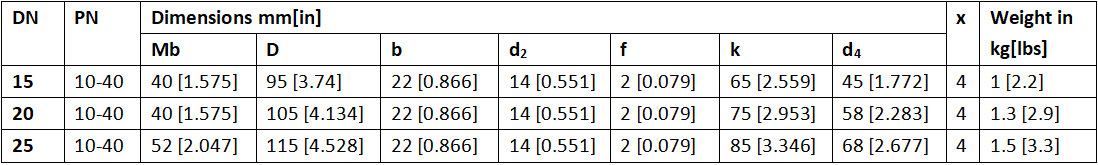

Flanschverbindung in Übereinstimmung mit DIN EN 1092-1, Form B1

Weitere Dimensionen und höhere nominelle Drucke auf Anfrage

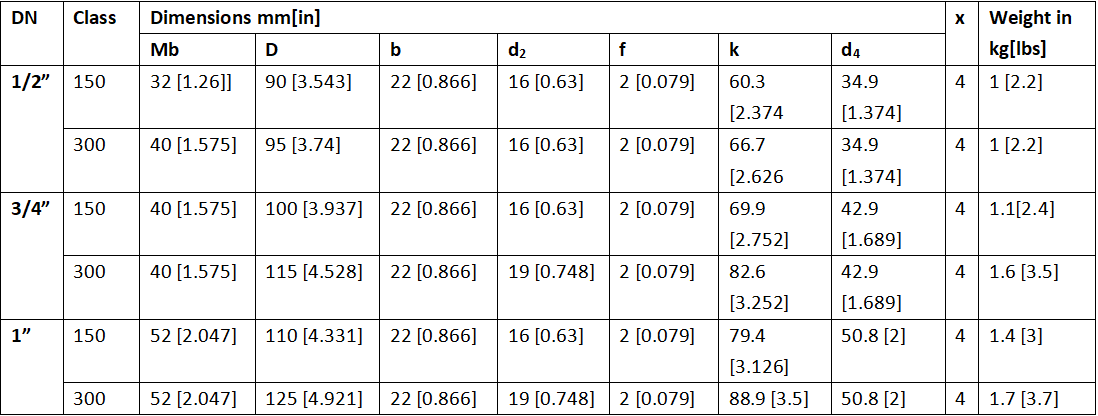

Flanschanschluss gemäß ASME B 16.5, RF 125 ... 250 AA

Weitere Dimensionen und höhere nominelle Drucke auf Anfrage

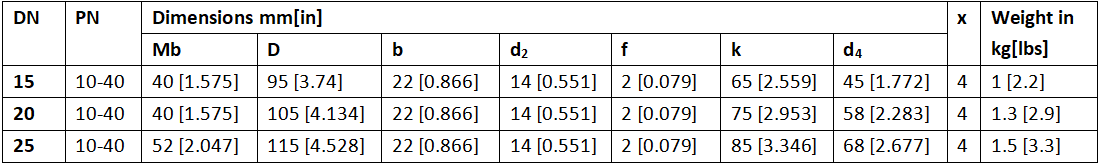

Flanschverbindung in Übereinstimmung mit GOST 33259, Typ B

Weitere Dimensionen und höhere nominelle Drucke auf Anfrage

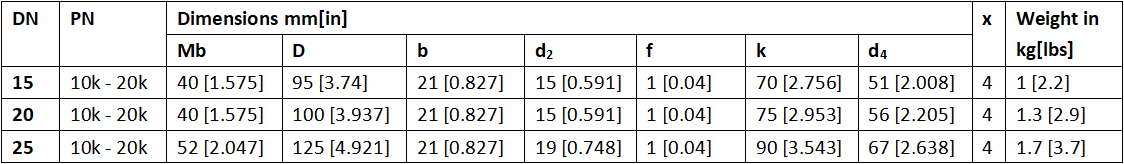

Flanschanschluss pro JIS B 2220

Weitere Dimensionen und höhere nominelle Drucke auf Anfrage

Membransiegel:

Zwerchfelldichtungsmodell / Prozessanschluss (Standard, Flanschgröße, Nenndruck, Versiegelungsgesicht) / Materialien (Oberkörper der Zwerchfelldichtung, erhöhter Gesichtsingenie

Zwerchfelldichtungssystem:

Membran -Dichtungsmodell / Druckmessinstrumentmodell (pro Datenblatt) / Montage (direkte Montage, Kühlelement, Kapillar) / Materialien (Oberkörper der Membransiegel, erhöhte Gesichtseinlage, Membran) / min. und max. Prozesstemperatur / min. und max. Umgebungstemperatur / Vakuumservice / Systemfüllung Flüssigkeit / Zertifikate / Höhenunterschiede / Sauberkeit der Sauberkeit von benetzten Teilen / Herkunft von benetzten Teilen / Version pro NACE / Membransiegel für die Montage an Zone 0 / Instrumentenmontageklasse / Prozessanschluss (Standard, Flanschgröße, nominaler Druck, Versiegelungsgesicht)
