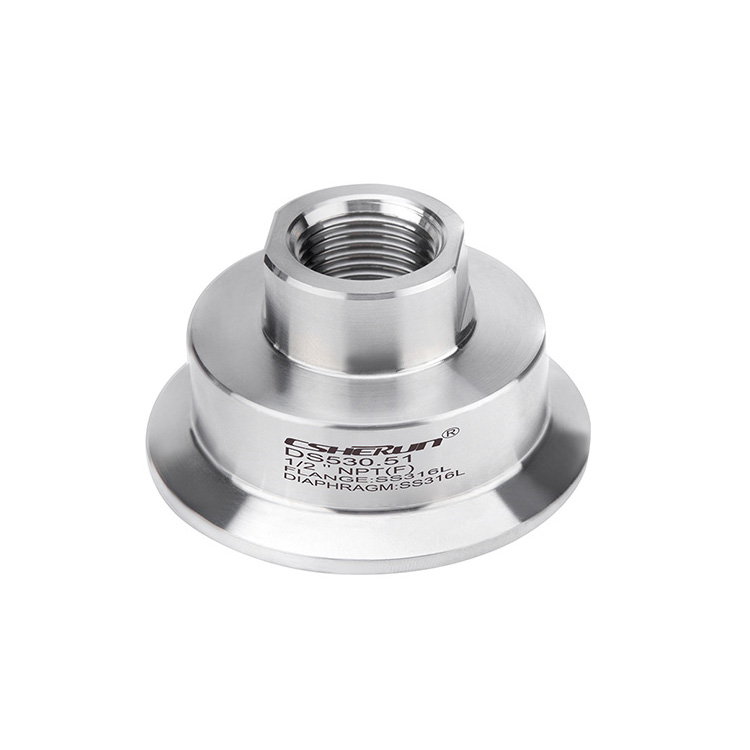

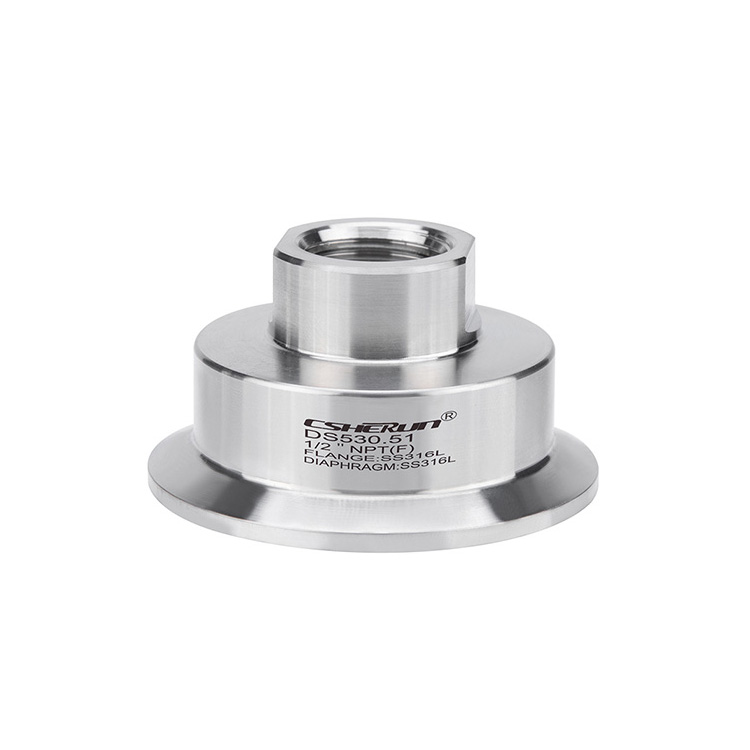

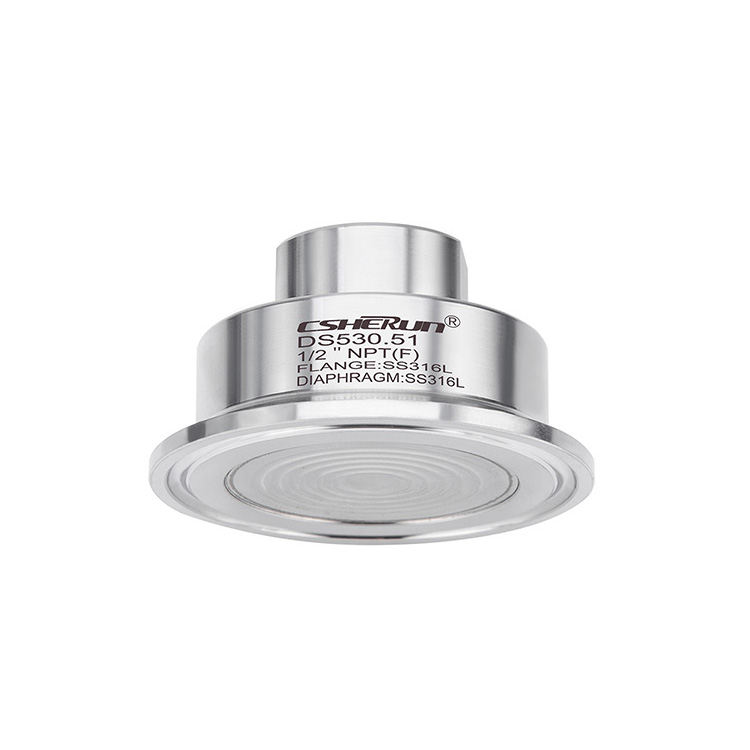

Membransiegel mit steriler Verbindung, aseptischer Verbindung pro DIN 11864

Model:DS530.51

Anwendungen● Sanitäranwendungen● Lebensmittel- und Getränkeproduktion● Pharmazeutische Industrie, Biotechnologieindustrie, Produktion von Wirkstoffen● Produktion von aseptischen Grundmaterialien in der chemischen IndustrieBesondere Merkmale● Schnellreinigung ohne Rückstände● Geei......

Anfrage absenden

Produktbeschreibung

Anwendungen

● Sanitäranwendungen

● Lebensmittel- und Getränkeproduktion

● Pharmazeutische Industrie, Biotechnologieindustrie, Produktion von Wirkstoffen

● Produktion von aseptischen Grundmaterialien in der chemischen Industrie

Besondere Merkmale

● Schnellreinigung ohne Rückstände

● Geeignet für SIP und CIP

● EHEDG-zertifiziert und 3-a-konform

● zertifiziertes hygienisches Design

Spezifikation

Modell DS551.36	Standard	Option
Druckbereich
Fadenverbindung pro DIN 11864-1	■ 0… 0,6 bar bis 0… 40 bar [0… 8,7 psi bis 0… 580 psi] (bis DN 40) ■ 0… 0,6 bar bis 0… 25 bar [0… 8,7 psi bis 0… 363 psi] (ab DN 50)
Flanschanschluss pro DIN 11864-2	■ 0… 0,6 bar bis 0… 25 bar [0… 8,7 psi bis 0… 363 psi] (bis DN 40) ■ 0… 0,6 bar bis 0… 16 bar [0… 8,7 psi bis 0… 232 psi] (ab DN 50)
Klemmanschluss pro DIN 11864-3 ²⁾	■ 0… 0,6 bar bis 0… 40 bar [0… 8,7 psi bis 0… 580 psi] (bis DN 40) ■ 0… 0,6 bar bis 0… 25 bar [0… 8,7 psi bis 0… 363 psi] (bis DN 65) ■ 0… 0,6 bar bis 0… 16 bar [0… 8,7 psi bis 0… 232 psi] (ab DN 80)
Sauberkeit der benetzten Teile	Öl- und fettfreies ASTM G93-03 Level F (<1.000 mg/m2)	■ Öl- und fettfrei pro ASTM G93-03 Level D und ISO 15001 (<220 mg/m2) ■ Öl und Fett pro ASTM G93-03 Level C und ISO 15001 (<66 mg/m2)
Ursprung benetzter Teile	International	Ich, ch, benutzt
Oberflächenrauheit von benetzten Teilen	Ra ≤ 0,76 μm [30 μin] pro ASME BPE SF3 (mit Ausnahme von Schweißnaht)	RA ≤ 0,38 μm [15 μin] pro ASME BPE SF4, nur mit elektropolischer Oberfläche (mit Ausnahme von Schweißnaht)
Verbindung zum Messinstrument	Axialadapter	Axialadapter mit weiblicher Gewinde g ½, g ¼, ½ npt oder ¼ npt
Montagetyp	Direkte Montage	■ Kapillare ■ Kühlelement
Version pro NACE	---	■ MR 0175 ■ MR 0103
Vakuumservice	Grunddienst	■ Premium -Service ■ Fortgeschrittener Service
Instrumentenmontagehalterung (nur für die Kapillaroption)	---	■ Form H pro Din 16281, 100 mm, Aluminium, Schwarz ■ Form H pro Din 16281, 100 mm, Edelstahl ■ Halterung zur Rohrmontage für Rohr Ø 20 ... 80 mm, Stahl (siehe Datenblatt AC 09.07)

Materialkombinationen

Oberkörper der Diaphragmendichtung	Benetzte Teile
Edelstahl 1.4435 (316L)	Edelstahl 1.4435 (316L)
Edelstahl 1.4435 (316L) ， Elektropoliert	Edelstahl 1.4435 (316L) ， Elektropoliert
Edelstahl 1.4539 (904L)	Edelstahl 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

Weitere Materialkombinationen für spezielle Prozesstemperaturen auf Anfrage

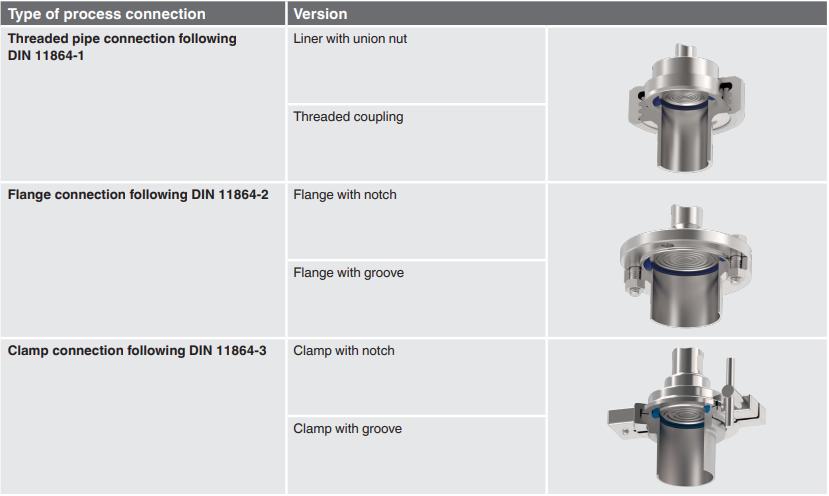

Aseptische Verbindungen pro DIN 11864 Form a

Dimensionen in MM [in]

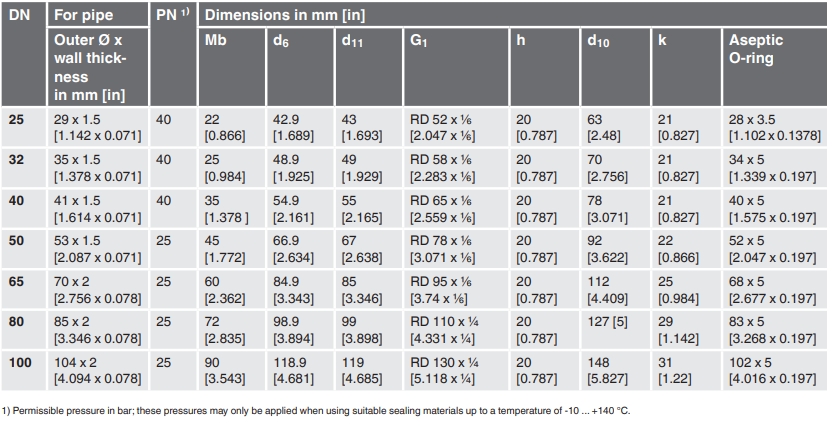

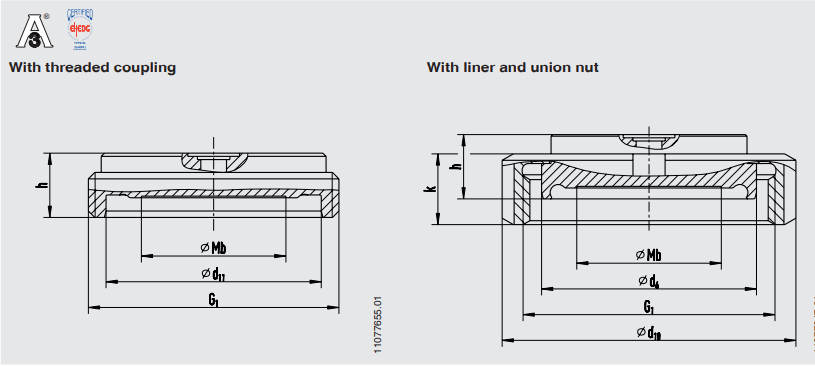

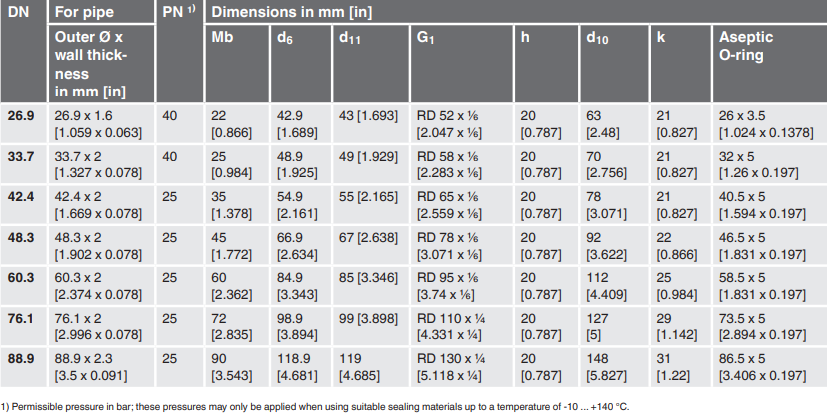

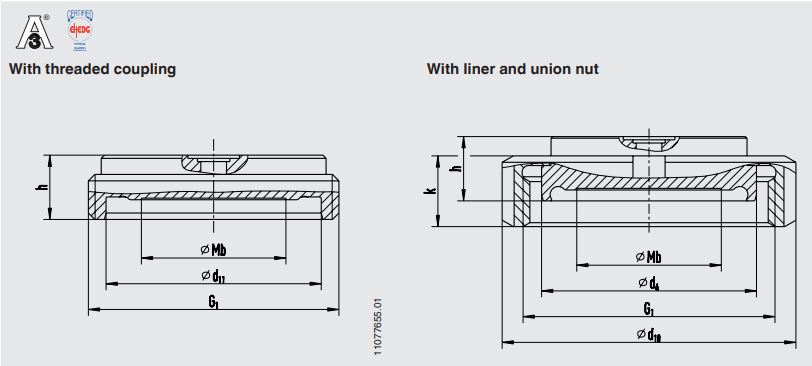

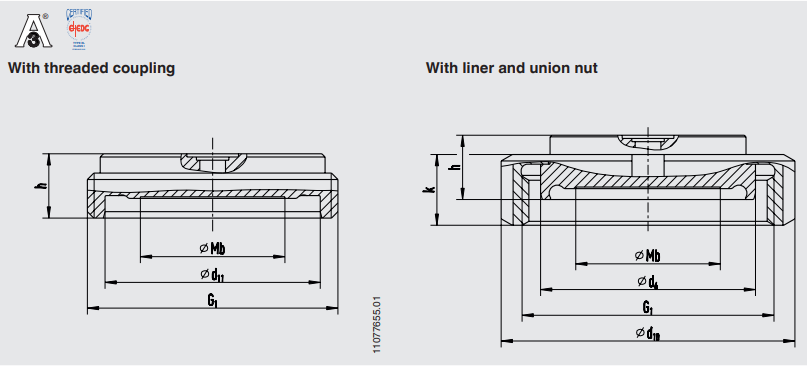

Aseptic Faden Rohranschluss DIN 11864-1

Art der Prozessverbindung: aseptische Rohrverbindung pro DIN 11864-1 Form a

Rohrstandard: Rohre pro DIN 11866 Reihen A oder DIN 11850 Reihen 2

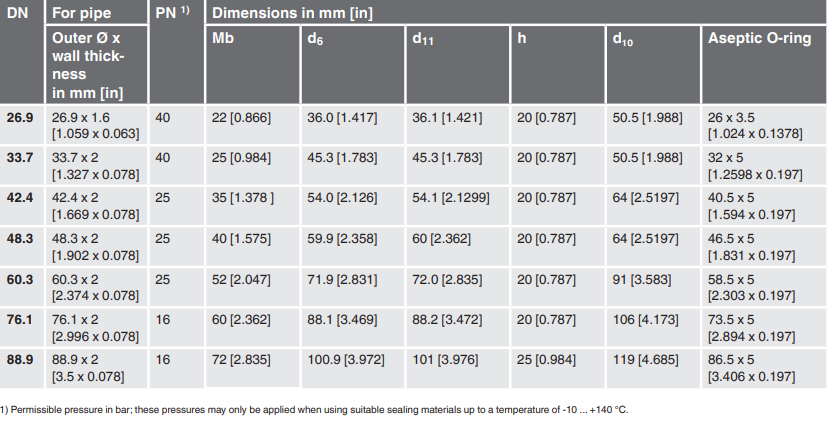

Aseptic Faden Rohranschluss DIN 11864-1

Art der Prozessverbindung: aseptische Rohrverbindung pro DIN 11864-1 Form a

Rohrstandard: Rohre pro DIN 11866 Reihen B oder DIN ISO 1127 Reihe 1

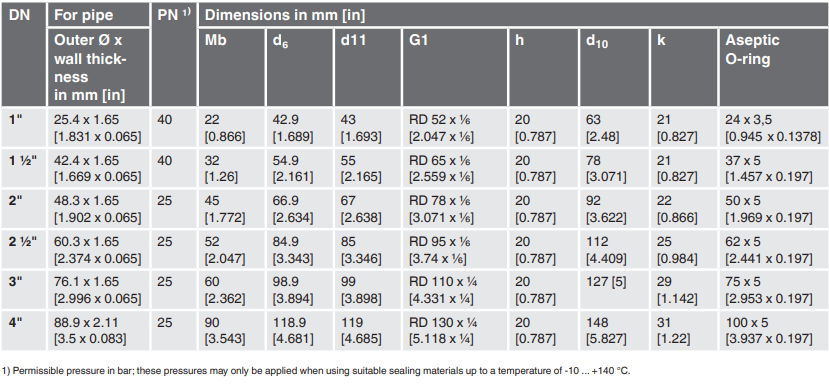

Aseptic Faden Rohranschluss DIN 11864-1

Art der Prozessverbindung: aseptische Rohrverbindung pro DIN 11864-1 Form a

Rohrstandard: Rohre pro DIN 11866 Reihe C oder Asme BPE 1997

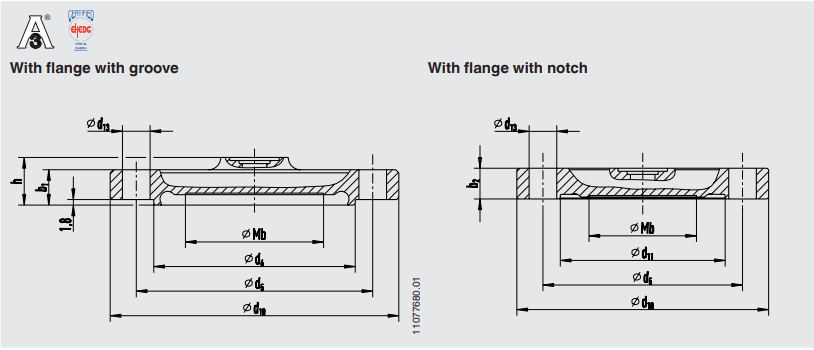

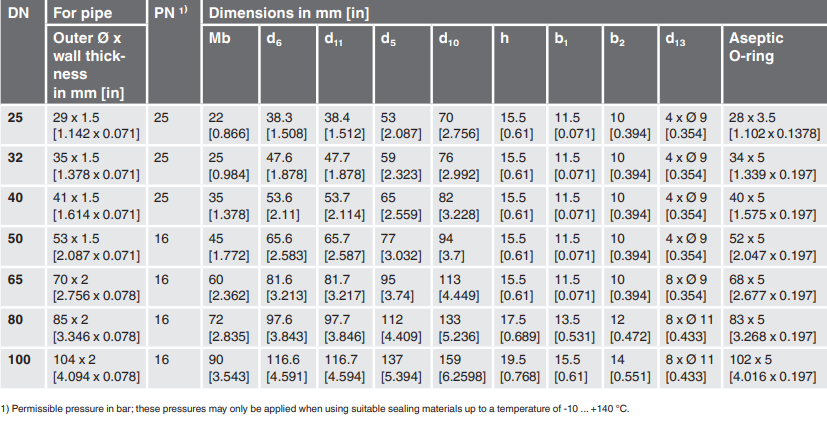

Aseptic Flanschanschluss DIN 11864-2

Art der Prozessverbindung: aseptische Flanschverbindung pro DIN 11864-2 Form a

Rohrstandard: Rohre pro DIN 11866 Reihen A oder DIN 11850 Reihen 2

Aseptic Flanschanschluss DIN 11864-2

Art der Prozessverbindung: aseptische Flanschverbindung pro DIN 11864-2 Form a

Rohrstandard: Rohre pro DIN 11866 Reihen B oder DIN ISO 1127 Reihe 1

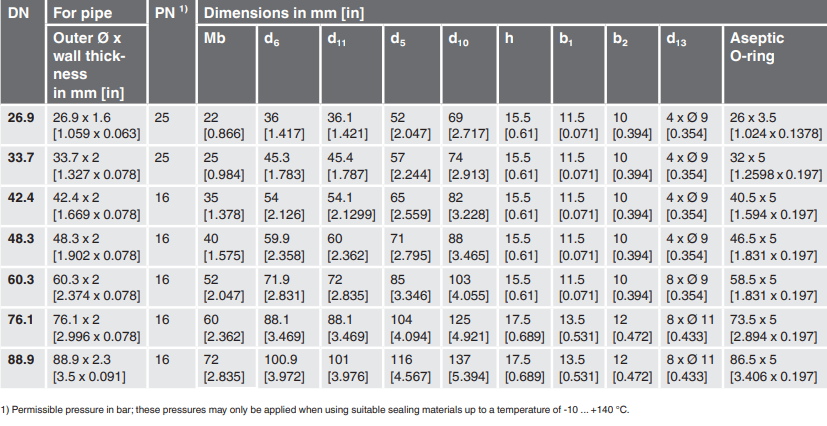

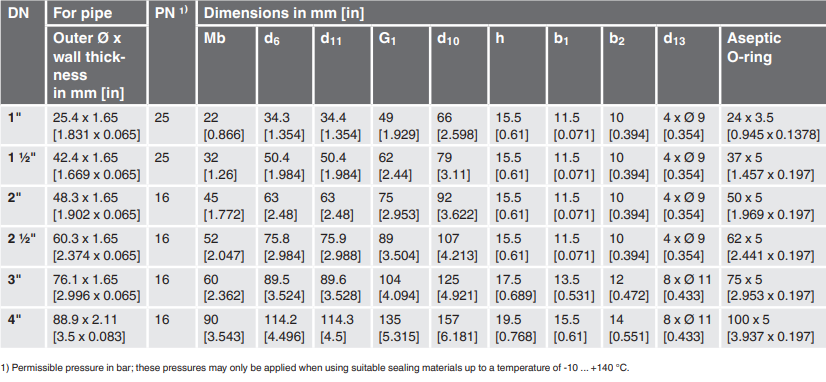

Aseptic Flanschanschluss DIN 11864-2

Art der Prozessverbindung: aseptische Flanschverbindung pro DIN 11864-2 Form a

Rohrstandard: Rohre pro DIN 11866 Reihe C oder Asme BPE 1997

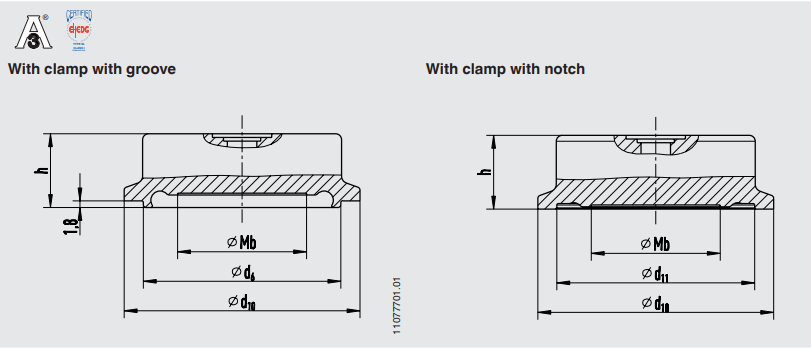

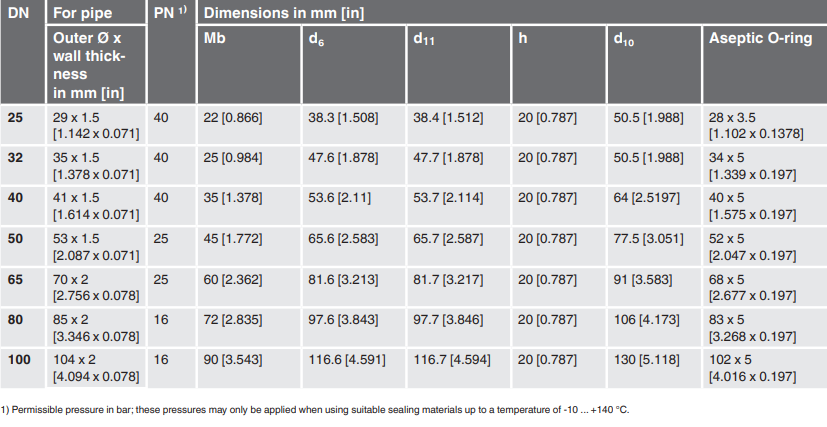

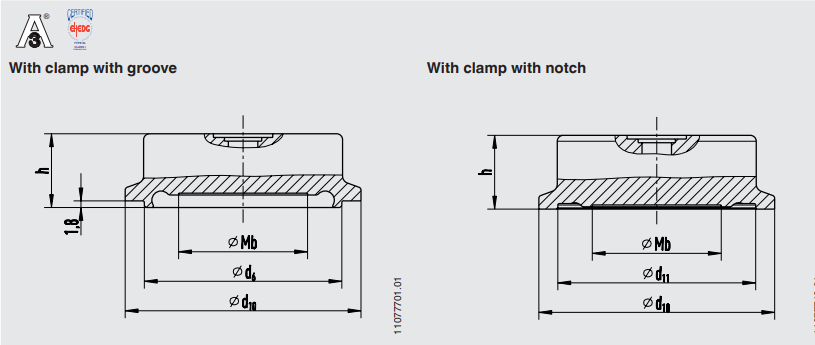

Aseptic Clamp Connection DIN 11864-3

Art der Prozessverbindung: Aseptische Klemmverbindung DIN 11864-3 Form a

Rohrstandard: Rohre pro DIN 11866 Reihen A oder DIN 11850 Reihen 2

Aseptic Clamp Connection DIN 11864-3

Art der Prozessverbindung: Aseptische Klemmverbindung DIN 11864-3 Form a

Rohrstandard: Rohre pro DIN 11866 Reihen B oder DIN ISO 1127 Reihe 1

Aseptic Clamp Connection DIN 11864-3

Art der Prozessverbindung: Aseptische Klemmverbindung DIN 11864-3 Form a

Rohrstandard: Rohre pro DIN 11866 Reihe C oder Asme BPE 1997

Membransiegel:

Membransiegelmodell / Prozessverbindung (Typ und Spezifikation der Prozessverbindung) / Material (Basiskörper, Membran) / Oberflächenrauheit von benetzten Teilen / Verbindung zum Messinstrument / Sauberkeit von benetzten Teilen / Herkunft von benetzten Teilen / Zertifikaten

Zwerchfelldichtungssystem:

Membransiegelmodell / Prozessverbindung (Art der Prozessanschluss, Rohrstandard, Rohrabmessung) / Material (Basiskörper, Membran) / Oberflächenrauheit von benetzten Teilen / Versiegelung / Messinstrument (Datenblatt) / Montage (direkte Montage, Kühlelement, Kapillar) / min. und max. Prozesstemperatur / min. und max. Umgebungstemperatur / Vakuumservice / Systemfüllung Flüssigkeit / Zertifikate / Höhenunterschied / Sauberkeit der benetzten Teile / Herkunft von benetzten Teilen / Instrumentenmontageklassen
