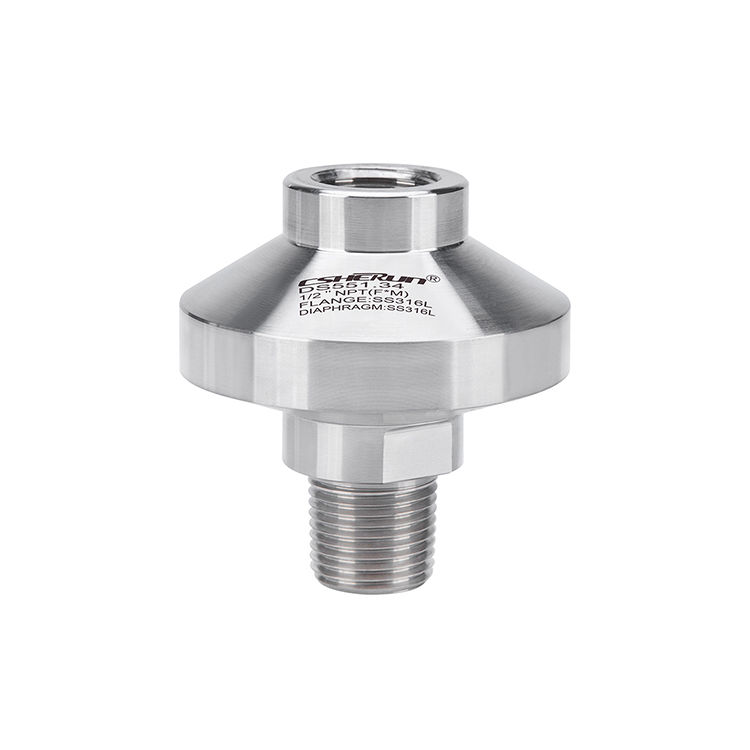

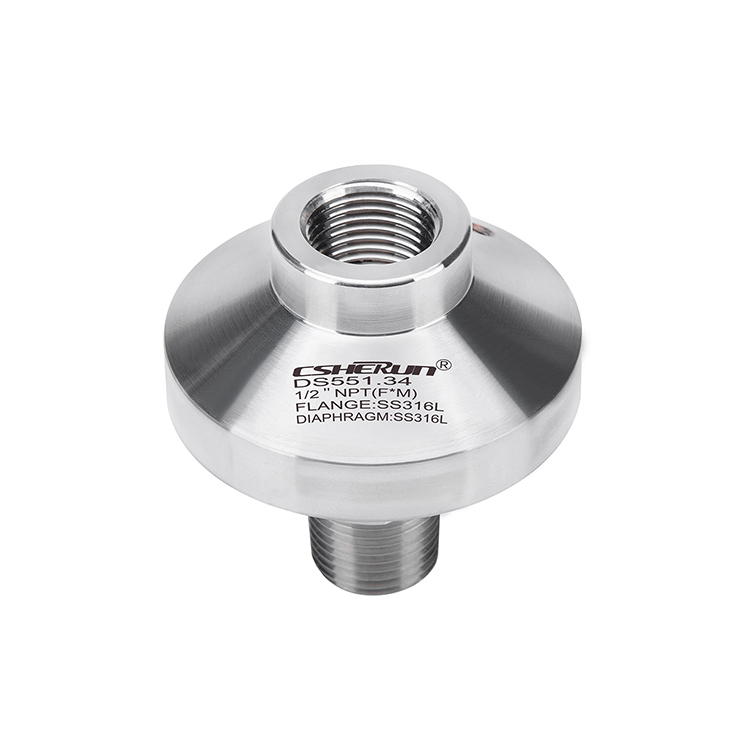

Zwerchfelldichtung mit Gewindeanschluss

Anwendungen

● Für aggressive, heiße, ätzende, umweltgefährdige oder giftige Medien

● Öl- und Gasindustrie, chemische und petrochemische Industrie

● Wasseraufbereitung

● vielseitig in der Anwendung

Besondere Merkmale

● Verarbeitung mit Thread verarbeiten

● Version mit internem Zwerchfell, Membran Dichtteilen vollständig geschweißt

● große Auswahl von Prozessverbindungen und Materialien

● Spülenverbindungen optional verfügbar

● Hohe Drücke von bis zu 1.000 bar [14.500 psi] können erreicht werden

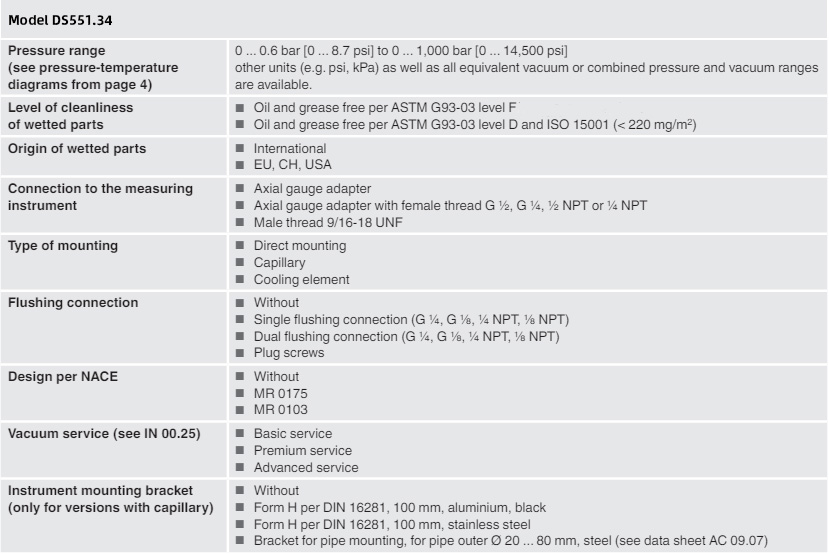

Spezifikation

Prozessverbindung

Andere Prozessverbindungen auf Anfrage

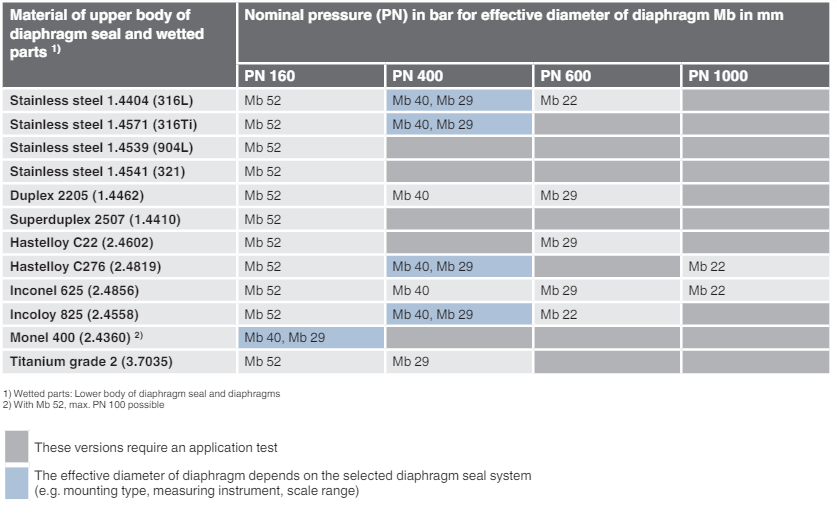

Zulässiger Nominaldruck (PN)

Der zulässige Nenndruck (PN) des Membransiegelsystems ergibt sich aus dem ausgewählten Material und hängt vom effektiven Zwerchfelldurchmesser der Zwerchfelldichtung ab (siehe Tabelle unten). Darüber hinaus muss die zulässige Druck/Temperatur -Bewertung berücksichtigt werden. Für die relevanten Drucktemperaturdiagramme.

Die maximal zulässige Prozesstemperatur des Zwerchfelldichtungssystems ist ebenfalls durch die Verbindungsmethode, durch das Systemfüllung von Flüssigkeit und das Messinstrument begrenzt.

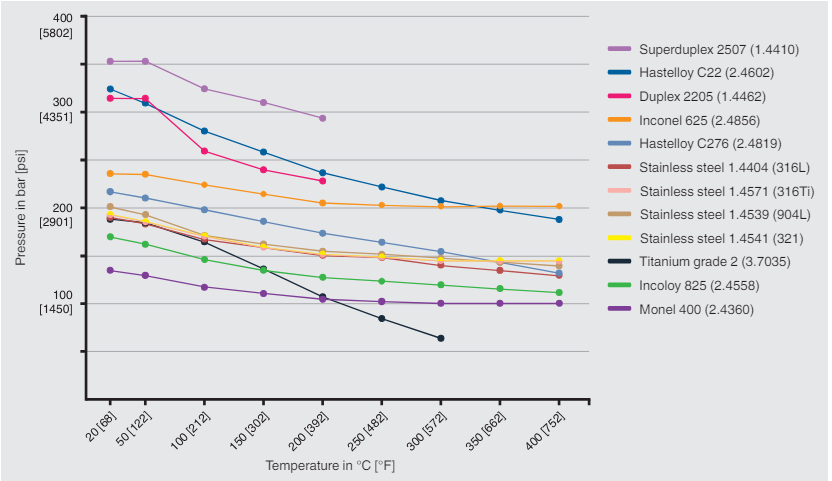

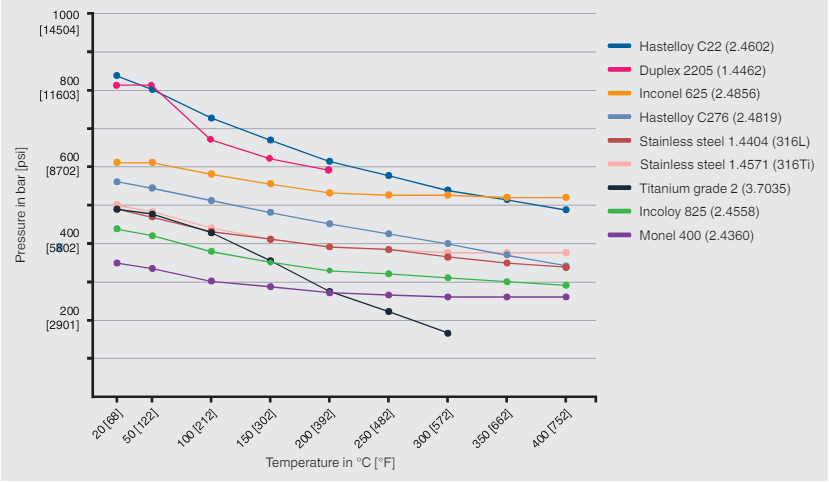

Drucktemperaturdiagramm

Effektiver Durchmesser von Membran MB 52 mm

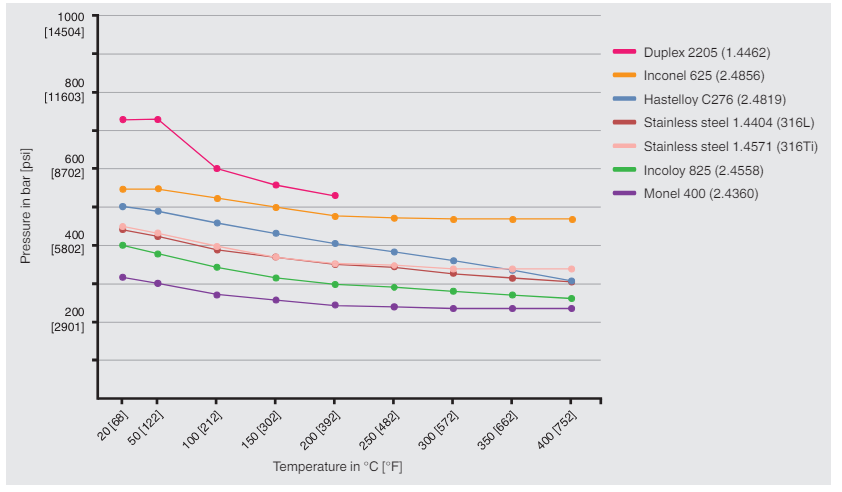

Drucktemperaturdiagramm

Effektiver Durchmesser von Membran MB 40 mm

Drucktemperaturdiagramm

Effektiver Durchmesser von Membran MB 29 mm

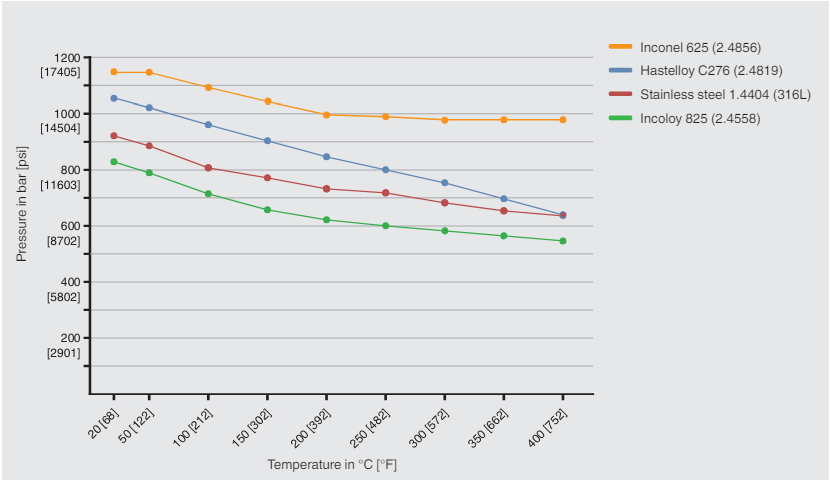

Drucktemperaturdiagramm

Effektiver Durchmesser von Membran MB 22 mm

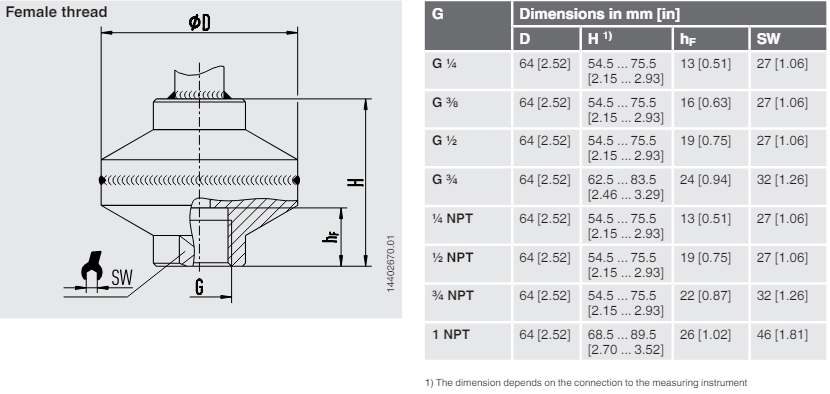

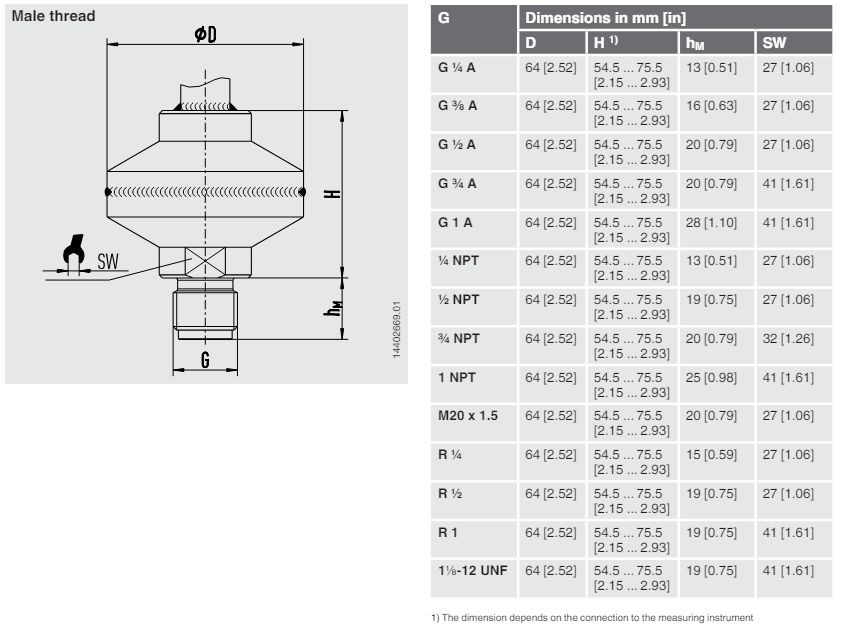

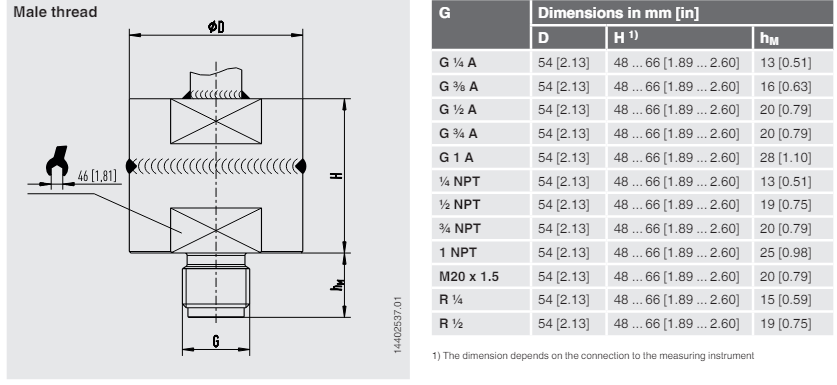

Membransiegel, Modell DS551.34

Effektiver Durchmesser von Membran MB 52 mm

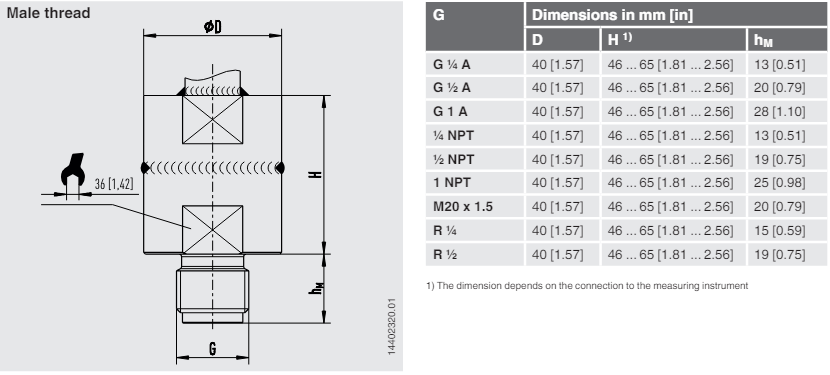

Membransiegel, Modell DS551 .34

Effektiver Durchmesser von Membran MB 40 mm

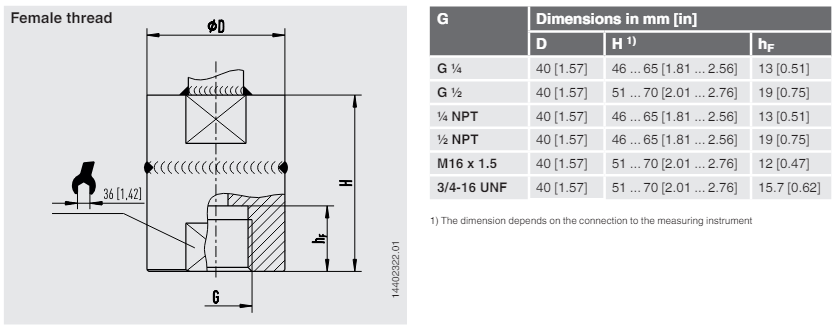

Membransiegel, Modell DS551.34

Effektiver Durchmesser von Membran MB 29 mm

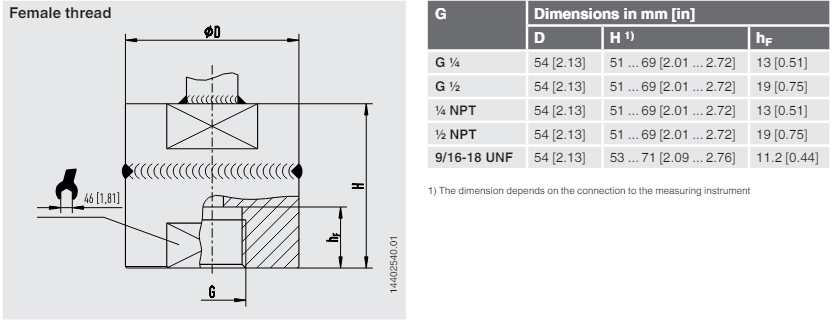

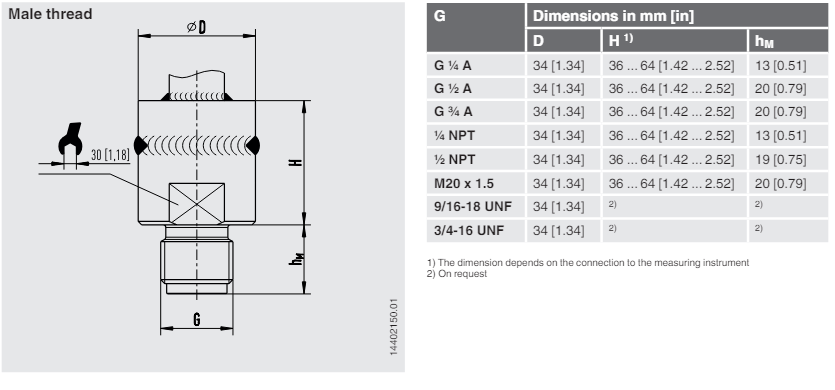

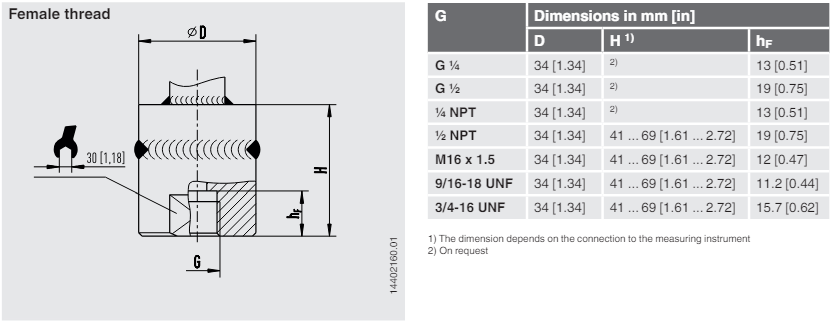

Membransiegel, Modell DS551 .34

Effektiver Durchmesser von Membran MB 22 mm

Membransiegel:

Membransiegelmodell / Prozessverbindung (Prozessanschlussstandard, Gewinde, Nenndruckbewertung) / Material (Oberkörper, Membran, Unterkörper) / Spülenanschluss (Steckerschraube) / Anschluss an das Messinstrument / die Sauberkeit von benetzten Teilen / Ursprung von benetzten Teilen / Zertifikaten

Zwerchfelldichtungssystem:

Membransiegelmodell / Prozessverbindung (Prozessanschlussstandard, Gewinde, Nenndruckbewertung) / Material (Oberkörper, Membran, Unterkörper) / Spülenanschluss (Steckerschraube) / Druckmessinstrumentmodell (pro Datenblatt) / Montage (direkte Montage, Kühlelement, Kapillar) / min. und max. Prozesstemperatur / min. und max. Umgebungstemperatur / Vakuumservice / Druckübertragungsmedium / Zertifikate / Höhenunterschied / Sauberkeit der benetzten Teile / Herkunft von benetzten Teilen / Instrumentenmontageklassen
